CT Elektroměr 1&5A Tree
Loxone

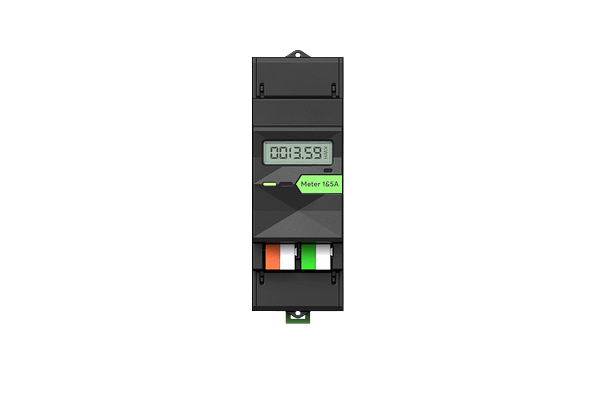

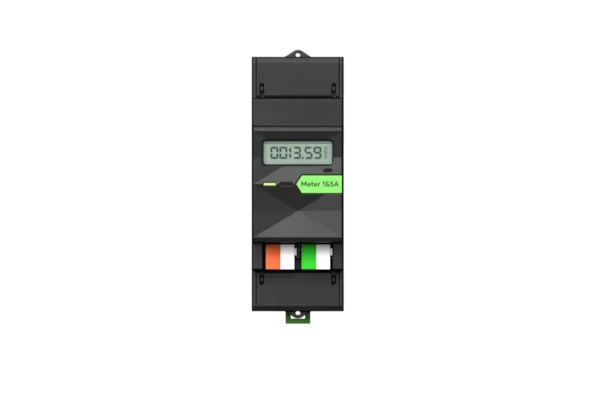

CT Elektroměr 1&5A Tree

Kód 100652
  • 2 moduly
  • IP20
SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
5 118,30 Kč/ ks4 230,00 Kč bez DPH

Skladem

ks
Dokumenty ke stažení

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

KrytíIP20
Příkon<= 0,6 W< 0,2 W
Montážlišta DIN 35 mm (EN 50022)
Barvačerná: RAL 9005
Povrchmatný
Rozměry36 × 100 × 66 mm, 2 moduly
Hmotnost netto168 g
Provozní teplota-40 … 70 °C
Vlhkostmax. 90 % r. v. (bez kondenzace)
Průřez vodičů0,5 … 1,5 mm² (u jemně laněných vodičů nutné dutinky)0,28 … 0,8 mm²
Utahovací moment0,6 N·m
Ztrátový výkon při max. zatížení<= 2 W0,3 W
Loxone Treepřipojení k Miniserveru / Tree Extension
Napájecí napětíAC / Voltage Inputs (mains)24 V DC Input100 … 480 V AC, 50/60 Hz10 … 30 V DC
Podporovaný primární proud1 … 1 999 A při 1 A Secondary; 5 … 9 999 A při 5 A Secondary
Měření energierozsah 0 … 999999,9 kWh / kVArh; odběr i dodávka; přesnost třída 2 IEC 62053, třída C EN 50470
Přesnost měření energietřída C (0,5 %, při +5 °C … +30 °C)

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

CT Elektroměr 1&5A Tree (100652) – Přesné Měření s Proudovými Transformátory

Položka č.: 100652

Popis produktu

CT Elektroměr 1&5A Tree je vysoce přesný měřicí modul navržený pro profesionální a spolehlivé měření elektrické energie a výkonu v rozsáhlých instalacích. Modul je určen pro připojení externích proudových transformátorů (CT) s výstupem 1 A nebo 5 A, což umožňuje přesné měření v sítích s vysokými proudovými zatíženími.

Díky sběrnicové technologii Loxone Tree je instalace elektroměru jednoduchá a flexibilní, a zároveň zajišťuje rychlou a stabilní komunikaci s Miniserverem. Tento elektroměr je klíčový pro detailní analýzu spotřeby na hlavních přívodech, skupinách spotřebičů nebo pro optimalizaci FVE systémů.

Klíčové vlastnosti a technické specifikace

  • Kompatibilita s CT: Navrženo pro použití se standardními proudovými transformátory s sekundárním proudem 1 A a 5 A.

  • Vysoká Přesnost: Zajišťuje přesné měření výkonu, napětí, proudu, účiníku a frekvence pro detailní energetickou analýzu.

  • Technologie Loxone Tree: Využívá spolehlivou dvoudrátovou sběrnicovou topologii Tree pro datovou komunikaci a napájení (24 V DC).

  • Jednofázové Měření: Měří jeden fázový okruh (nebo nulový vodič) s komplexním přehledem energetických parametrů.

  • Jednoduchá Konfigurace: Rychlé zprovoznění a automatická konfigurace v prostředí Loxone Config, včetně nastavení transformačního poměru.

  • Montáž na DIN lištu: Kompaktní provedení (1 TE) pro snadnou a profesionální instalaci do rozvaděče.

Oblasti použití

CT Elektroměr 1&5A Tree je nezbytný pro:

  1. Monitorování Hlavního Přívodu: Přesné měření celkové spotřeby budovy, a to i při vysokých proudech.

  2. Optimalizaci FVE: Sledování výroby, spotřeby a toku energie pro maximalizaci vlastní spotřeby (Autarkie).

  3. Detailní Sub-měření: Analýza spotřeby velkých spotřebičů, nabíjecích stanic pro elektromobily nebo specifických okruhů v komerčních budovách.

CT Elektroměr 1&5A Tree je profesionální nástroj pro nekompromisní energetický management.

Obsah balení

Obsah Balení

  • 1x CT Elektroměr 1&5A Tree
  • 1x Příbalový leták
