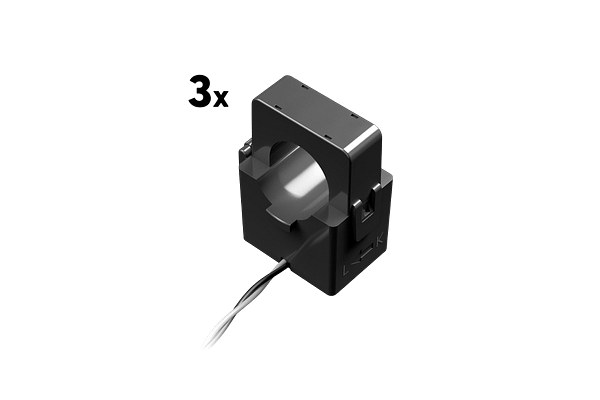

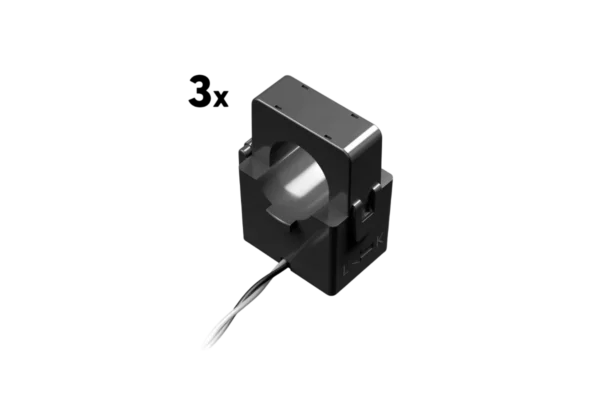

5A Proudový transformátor 400 A 35 mm (3 ks.)
Loxone

5A Proudový transformátor 400 A 35 mm (3 ks.)

Kód 100678
  • IP40
SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
6 025,80 Kč/ bal.4 980,00 Kč bez DPH1 bal. = 3 ks

Skladem

bal.
Dokumenty ke stažení

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

KrytíIP40
Hmotnost netto1,28 kg
Provozní teplota-40 … 70 °C
Vlhkostmax. 85 % r. v. (bez kondenzace)
Průřez vodičů1,5 mm²
Skladovací teplota-40 … 85 °C
Jmenovitý primární proud400 A
Jmenovitý sekundární proud5 A
Třída přesnosti0,5
Jmenovitá zátěž2,5 VA
Provozní frekvence50/60 Hz
Lineární rozsah měření5 … 120 % jmenovitého primárního proudu
Chyba převodu při jmenovitém proudu± 0,5 %
Fázová chyba při jmenovitém proudu30'
Zkušební napětí4 000 V / 10 s, 1 mA
Izolační odpor100 MΩ při 500 V DC
Hořlavost pouzdraUL 94-V0
Zakončení vodičůpocínované konce vodičů (5 … 10 mm)

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

5A Proudový transformátor 400 A 35 mm (3 ks.)

Představujeme proudový transformátor 5A Proudový transformátor 400 A 35 mm (3 ks.) od Loxone, navržený pro přesné a bezpečné měření vysokých proudů ve vašem systému automatizace. Balení obsahuje tři kusy transformátorů, což je ideální pro měření spotřeby v třífázových systémech.

Klíčové Vlastnosti 5A Proudový transformátor 400 A 35 mm (3 ks.)

  • Primární Proud: 400 A (jmenovitý proud, který protéká primárním vinutím/měřeným vodičem).

  • Sekundární Proud: 5 A (proud generovaný na sekundárním vinutí, který se připojuje k měřicímu zařízení Loxone).

  • Poměr Transformace: 400/5 A, což je poměr 80:1.

  • Typ Montáže: Kompaktní transformátor pro montáž na DIN lištu (standardní uchycení) nebo přímou montáž na 35 mm přípojnici/sběrnici (typické pro rozvaděče).

  • Třída Přesnosti: Standardní třída přesnosti Cl. 1 nebo Cl. 0.5 (podle konkrétní verze výrobku), zajišťující spolehlivé měření pro účely monitoringu a řízení energie.

  • Použití: Klíčový prvek pro bezpečné a izolované měření elektrické energie ve spojení s Loxone Miniserverem a kompatibilními moduly (např. Loxone Modbus Extension ve spojení s vhodným elektroměrem, nebo měřicími moduly třetích stran).

  • Balení: Dodáváno jako sada 3 kusů, ideální pro měření na fázích L1, L2 a L3 v třífázové síti.

Výhody Použití 5A Proudový transformátor 400 A 35 mm (3 ks.)

  1. Bezpečnost: Transformuje vysoký a nebezpečný primární proud (400 A) na nízký a bezpečný sekundární proud (5 A), který je bezpečný pro připojení k citlivé elektronice Loxone.

  2. Přesnost: Umožňuje velmi přesný sběr dat o aktuální spotřebě a výkonu, což je základ pro sofistikovaný Energy Management a optimalizaci spotřeby.

  3. Kompaktnost: Díky montáži na 35 mm lištu se transformátory snadno integrují i do menších a již existujících rozvaděčů.

Obsah balení

Obsah balení

  • 1x 5A Proudový transformátor 400 A 35 mm (3 ks.)
  • 1x Příbalový leták

1 bal. = 3 ks · Balení výrobce 3 ks
