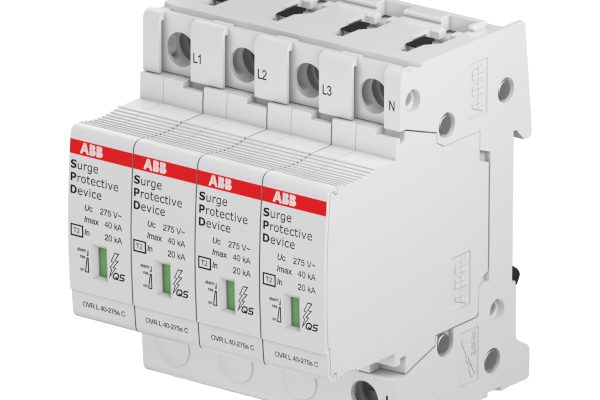

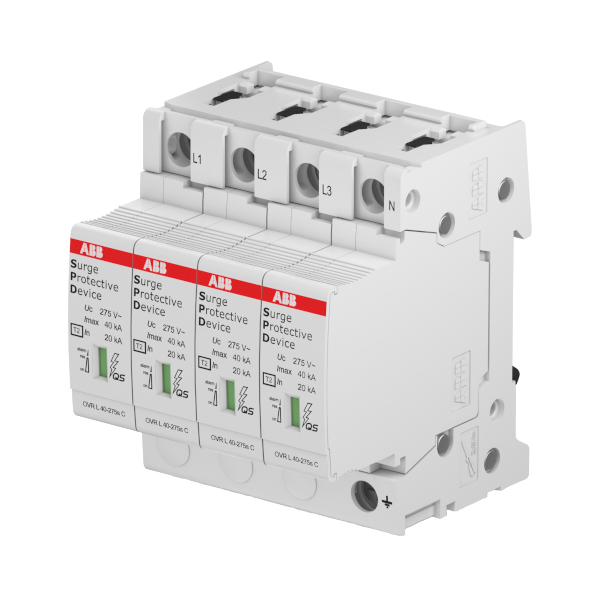

Svodič přepětí ABB OVR T2 4L 40-275s P QS, 4 póly L1–L3+N (TN-S)

Popis

Svodiče přepětí ABB OVR typu T2 (třída zkoušek II) jsou varistorové svodiče pro montáž na DIN lištu v podružných rozvaděčích, případně v hlavním rozvaděči objektu, který je chráněn svodičem typu 1.

Chrání instalaci před přepětím z nepřímých účinků blesku a ze spínacích pochodů v síti (vlna 8/20 µs). Provedení P (pluggable) má vyměnitelný modul a indikátor konce životnosti s technologií QS. Označení „s“ v typu znamená provedení s bezpečnostní rezervou.

Technické parametry

• Označení produktu: OVR T2 4L 40-275s P QS
• Typ svodiče: T2 (třída zkoušek II)
• Zapojení: L1, L2, L3, N – 4 chráněné póly (síť TN-S)
• Technologie: varistor
• In (8/20): 20 kA
• Imax (8/20): 80 kA
• Uc: 275 V
• Un: 230/400 V AC
• Up: 1,5 kV
• Vyměnitelný modul: ano
• S bezpečnostní rezervou: ano
• Signalizace: indikátor konce životnosti QS
• Počet modulů: 4
• Krytí: IP 20
• Teplota okolí: -40 až +80 °C
• Připojení: tuhý Cu max. 50 mm², pružný Cu max. 35 mm²
• Utahovací moment: 3,5 Nm
• Norma: ČSN EN 61643-11
• Objednací kód ABB: 2CTB815704R2300
