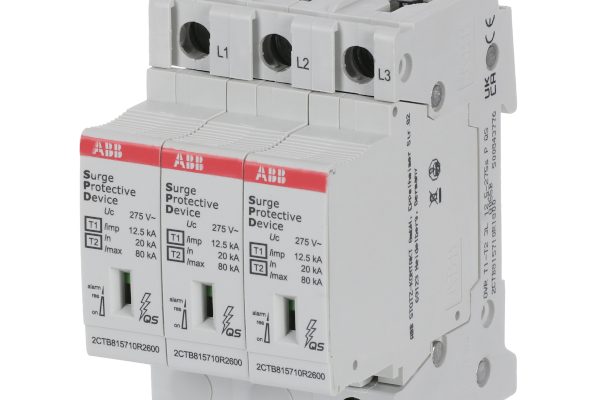

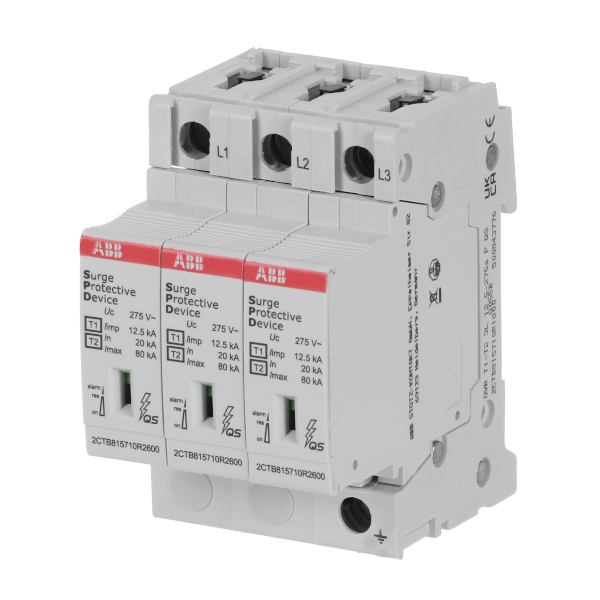

Svodič přepětí ABB OVR T1-T2 3L 12.5-275s P QS, L1-L3 (3 póly)

Popis

Svodiče přepětí ABB OVR typu T1+T2 (třída zkoušek I+II) kombinují funkci svodiče bleskových proudů a svodiče přepětí v jednom přístroji. Montují se na DIN lištu v hlavním rozvaděči nebo v přípojkové skříni, tedy na rozhraní zón LPZ 0 / LPZ 1 tam, kde do objektu vstupuje napájecí vedení.

Svedou bleskový proud (parametr Iimp, vlna 10/350 µs) při přímém úderu blesku do objektu nebo do blízkého vedení a současně omezí zbytkové přepětí na úroveň bezpečnou pro instalaci. Provedení P (pluggable) má vyměnitelné moduly a optickou signalizaci konce životnosti technologií QS – vadný modul lze vyměnit bez odpojení instalace. Pro úplnou ochranu koncových spotřebičů doporučujeme doplnit svodič typu T3.

Technické parametry

• Označení produktu: OVR T1-T2 3L 12.5-275s P QS
• Typ svodiče: T1+T2 (třída zkoušek I+II)
• Zapojení: L1, L2, L3 (3 póly)
• Technologie: jiskřiště + varistor
• Iimp (10/350): 12,5 kA
• In (8/20): 30 kA
• Imax (8/20): 80 kA
• Uc: 275 V
• Un: 230/400 V AC
• Up: 1,1 kV
• Vyměnitelný modul: ano
• Signalizace: indikátor konce životnosti QS
• Počet modulů: 3
• Krytí: IP 20
• Připojení: tuhý Cu max. 50 mm², pružný Cu max. 35 mm²
• Norma: ČSN EN 61643-11
• Objednací kód ABB: 2CTB815710R1800
