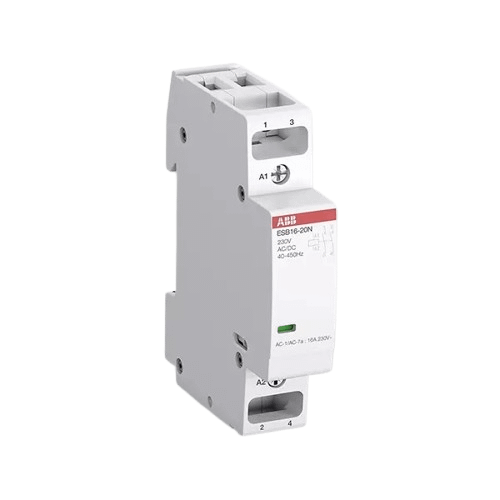

Instalační stykač ABB ESB16-20N-06, 16 A, 2 NO, 230 V AC/DC

Kód 1SBE111111R0620EAN 3471523004481

16 A
2 póly
1 modul
IP20

SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.

734,98 Kč/ ks607,42 Kč bez DPH

Skladem

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

Technické parametry

Typové označení	ESB16-20N-06
Řada	ESB16..N
Počet pólů	2
Kontakty	2 NO (2 spínací)
Jmenovité provozní napětí Ue	hlavní obvod 220 V DC; hlavní obvod 240 V AC
Ovládací napětí cívky Uc	230 V
Provozní meze cívky	0,85 … 1,1 × Uc při θ ≤ 55 °C (IEC 60947-4-1)
Jmenovitý provozní proud AC-1	16 A
Jmenovitý provozní proud AC-7a	16 A
Jmenovitý provozní výkon AC-1	1f 230 V: 3,7 kW
Jmenovitý provozní proud AC-3	1f 230 V: 6 A
Jmenovitý provozní výkon AC-3	1f 230 V: 0,9 kW
Max. četnost spínání	AC-1: 300 cyklů/h; AC-3: 600 cyklů/h; AC-7a: 300 cyklů/h; AC-7b: 600 cyklů/h
Příkon cívky	přídržný 50 / 60 Hz: 2,5 V·A; přídržný DC: 2,5 W; přítah 50 Hz: 2,5 V·A; přítah 60 Hz: 2,5 V·A; přítah DC: 2,5 W
Ruční ovládání	ne
Jmenovitá frekvence	ovládací obvod DC; ovládací obvod 50 Hz; ovládací obvod 60 Hz; ovládací obvod 400 Hz; hlavní obvod DC; hlavní obvod 50 Hz; hlavní obvod 60 Hz
Jmenovité izolační napětí Ui	400 V
Jmenovité impulzní výdržné napětí Uimp	6 kV
Připojitelný průřez – hlavní obvod	ohebný s dutinkou 1× 1 … 6 mm²; ohebný s dutinkou 2× 1 … 2,5 mm²; ohebný s izolovanou dutinkou 1× 1 … 6 mm²; ohebný s izolovanou dutinkou 2× 1 … 1,5 mm²; ohebný 1× 1 … 6 mm²; ohebný 2× 1 … 4 mm²; tuhý 1× 1 … 10 mm²; tuhý 2× 1 … 4 mm²
Připojitelný průřez – ovládací obvod	ohebný s dutinkou 1× 0,75 … 2,5 mm²; ohebný s dutinkou 2× 0,75 … 1,5 mm²; ohebný s izolovanou dutinkou 1× 0,75 … 2,5 mm²; ohebný s izolovanou dutinkou 2× 0,75 … 1 mm²; ohebný 1× 1 … 2,5 mm²; ohebný 2× 1 … 1,5 mm²; tuhý 1× 0,5 … 4 mm²; tuhý 2× 0,75 … 2,5 mm²
Utahovací moment	ovládací obvod 0,9 N·m; hlavní obvod 1,2 N·m
Délka odizolování	ovládací obvod 7 mm; hlavní obvod 10 mm
Typ svorek	šroubové
Krytí	IP20
Provozní teplota	-25 … +55 °C
Skladovací teplota	-40 … +80 °C
Elektrická životnost	AC-1 (NO) 150000 cyklů; AC-3 (NO) 150000 cyklů; AC-7a (NO) 150000 cyklů; AC-7b (NO) 150000 cyklů
Mechanická životnost	1000000 cyklů
Ztrátový výkon	AC-1 na pól NO: 0,9 W
Šířka	1 modul
Rozměry (š × v × h)	18 × 85 × 65 mm
Instalační hloubka	58 mm
Montáž	lišta DIN TH35-15 (35 × 15 mm) podle IEC 60715, TH35-7,5 (35 × 7,5 mm) podle IEC 60715
Stupeň znečištění	3
Normy	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC/EN 61095, IEC 60335-2-40 A2L
Balení výrobce	1 ks
Hmotnost	0,14 kg
