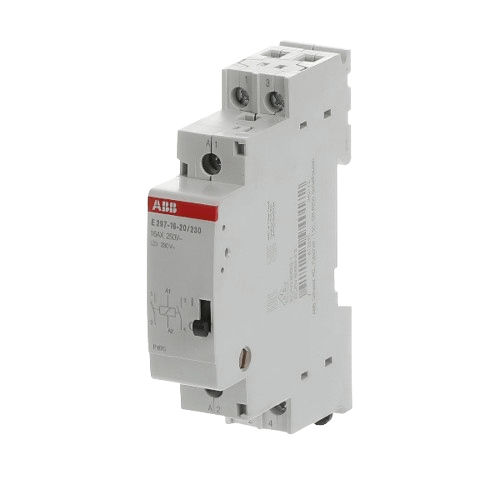

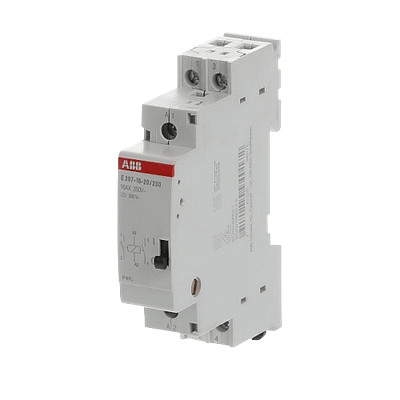

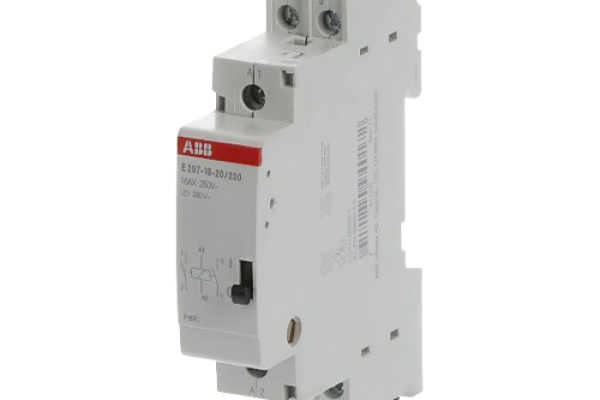

Instalační relé ABB E297-16-20/230, 16 A, 2 NO, 230 V AC
ABB

Instalační relé ABB E297-16-20/230, 16 A, 2 NO, 230 V AC

Kód 2TAZ311000R2012EAN 7612270940172
  • 16 A
  • 1 modul
  • NO (spínací)
  • AC
SklademOdesíláme do 48 h – orientačně do pátku 13. 11.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
577,19 Kč/ ks477,02 Kč bez DPH

Skladem

ks
Dokumenty ke stažení

Doprava od 79 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

Typové označeníE297-16-20/230
ŘadaE297
Funkceinstalační relé (monostabilní)
Jmenovitý proud In16 A
Kontakty2 NO (2 spínací)
Jmenovité provozní napětí Ue250 V AC
Jmenovité napětí250 V AC
Ovládací napětí cívky Uc230 V AC
Jmenovité napájecí napětí Us230 V AC
Max. zátěž svítidelžárovky 3000 W; zářivky nekompenzované (cos φ 0,5) 1800 W; zářivky kompenzované sériově (cos φ 0,9) 3000 W; zářivky kompenzované paralelně (cos φ 0,9) 2500 W; zářivky kompenzované, jednoduché (cos φ 0,9) 1800 W; zářivky kompenzované, dvojité (cos φ 0,9) 2500 W
Doba odezvy< 3 ms
Příkon cívkypřítah 50 Hz: 0,36 A; přídržný 50 Hz: 1,970 W; přídržný 50 Hz: 0,009 A
Hlučnost60 dB ve vzdálenosti 1 m
Jmenovitá frekvence50 … 60 Hz
Jmenovité izolační napětí Ui230 V AC/DC
Jmenovité impulzní výdržné napětí Uimp4 kV
Připojitelný průřezplný 1 × 1 … 10 mm²; ohebný 2 × 2,5 mm²; ohebný s koncovkou 1 × 0,75 … 6 mm²; ohebný s kabelovým okem 1 × 0,75 … 6 mm²
Utahovací moment1,2 … 1,5 N·m
Provozní teplota-25 … +55 °C
Skladovací teplota-40 … +70 °C
Ztrátový výkoncelkem 1 W
Šířka1 modul
Rozměry (š × v × h)18 × 85 × 62 mm
Instalační hloubka62 mm
Montážlišta DIN
Montážní polohalibovolná
Barvašedá
NormyEN 60669-1, EN 60669-2-2
Balení výrobce10 ks
Hmotnost0,105 kg

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

Instalační relé ABB E297-16-20/230 řady E297 (monostabilní – sepnuto, dokud je na cívce napětí) – kontakty 2 NO (2 spínací), jmenovitý proud 16 A, ovládací napětí 230 V AC, šířka 1 modul, montáž na lištu DIN. Hlučnost 60 dB ve vzdálenosti 1 m.
