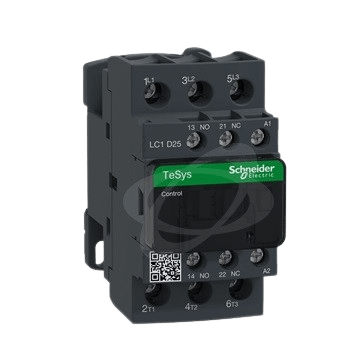

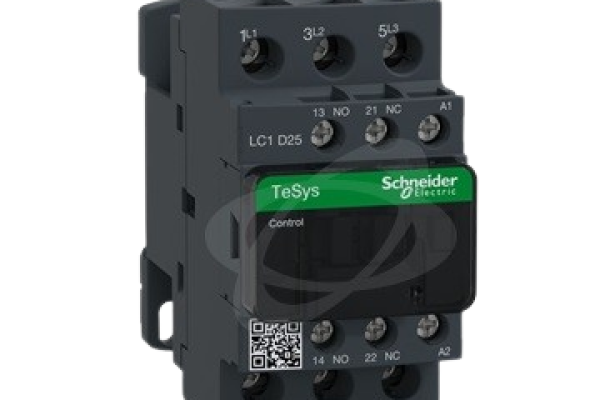

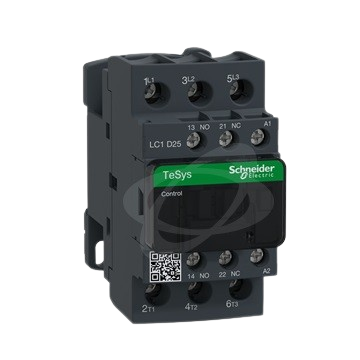

Stykač Schneider TeSys Deca LC1D25P7, 25 A, 3 póly, pomocné 1 NO + 1 NC, 230 V AC

Kód 4014316EAN 3389110349955

25 A
3 póly
IP20
NC (rozpínací)

SklademOdesíláme do 48 h – orientačně do pondělí 16. 11.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.

1 367,30 Kč/ ks1 130,00 Kč bez DPH

Skladem

Doprava od 79 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

Technické parametry

Typové označení	LC1D25P7
Řada	TeSys Deca
Počet pólů	3 (hlavní kontakty 3 NO)
Pomocné kontakty	1 NO + 1 NC (mechanicky svázané)
Jmenovitý pracovní proud Ie	25 A (AC-3, ≤ 440 V, < 60 °C); 40 A (AC-1, ≤ 440 V, < 60 °C)
Ovládací napětí cívky Uc	230 V AC 50/60 Hz
Výkon motoru AC-3	5,5 kW při 230 V; 11 kW při 400 V; 15 kW při 500 V a 690 V
Jmenovité pracovní napětí Ue	výkonový obvod ≤ 690 V AC 25…400 Hz; ≤ 300 V DC
Jmenovité izolační napětí Ui	690 V (IEC 60947-4-1)
Jmenovité impulzní výdržné napětí Uimp	6 kV (IEC 60947)
Příkon cívky	přítah 70 VA (cos φ 0,75); přídržný 7 VA při 50 Hz / 7,5 VA při 60 Hz (cos φ 0,3)
Meze napětí cívky (provoz)	0,8 … 1,1 Uc při 50 Hz (-40 … 60 °C)
Provozní doba	spínání 12 … 22 ms; vypínání 4 … 19 ms
Mechanická životnost	15 milionů cyklů
Elektrická životnost	1,65 milionu cyklů (25 A AC-3); 1,4 milionu cyklů (40 A AC-1)
Ztrátový výkon na pól	3,2 W (AC-1); 1,25 W (AC-3)
Připojitelný průřez – výkonový obvod	1 … 10 mm² (šroubové svorky)
Připojitelný průřez – ovládací obvod	1 … 4 mm² (šroubové svorky)
Utahovací moment	výkonový obvod 2,5 N·m; ovládací obvod 1,7 N·m
Krytí	IP20 čelně (IEC 60529)
Kategorie přepětí	III
Stupeň znečištění	3
Rozměry (š × h)	45 × 92 mm
Montáž	lišta nebo deska
Normy	IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Hmotnost	0,37 kg

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

Stykač Schneider Electric TeSys Deca LC1D25P7 – 3 hlavní kontakty (3 NO), vestavěné pomocné kontakty 1 NO + 1 NC, jmenovitý proud 25 A v kategorii AC-3 (40 A v AC-1), cívka 230 V AC 50/60 Hz. Spíná motory do 11 kW při 400 V (AC-3). Montáž na lištu nebo desku.
