Wago — co potřebujete vědět

Wago je německý výrobce, který prosadil pružinovou svorkovnici do každodenní praxe. Pružina drží vodič stálou přítlačnou silou — spoj se proto nemusí dotahovat, snese vibrace i střídání teplot a nezhorší se ani po letech.

Řady, které potkáte nejčastěji

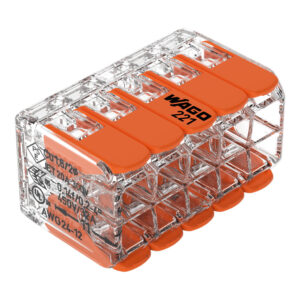

• 221 — průhledná svorka s oranžovou páčkou pro drát i lanko 0,14–4 mm², 450 V, 32 A. Rozpojitelná a znovu použitelná.
• 2273 — kompaktní push-in svorka pro tuhé vodiče 0,5–2,5 mm² do plných instalačních krabic.
• Řadové svorky na DIN lištu — propojení PE a N v rozvaděči s možností můstků a popisu, viz Řadové svorky.

Praktické rady

Dodržte odizolovanou délku vyznačenou na těle svorky a do jedné komory zapojte jen jeden vodič. U řady 221 se dá díky průhlednému tělu na první pohled zkontrolovat, že je vodič zasunutý až na doraz — u přejímky instalace to ušetří spoustu času.

Kde všude se svorky uplatní

Nejčastěji v odbočné krabici, kde nahradí kroucený spoj s izolační páskou. Dále v rozvaděči při propojování PE a N, v přístrojové krabici pod vypínačem a u připojení svítidel, kde se často spojuje lanko přívodu s tuhým vodičem instalace. Právě kombinace lanka a drátu je typická situace, ve které se pružinová svorka s páčkou vyplatí nejvíc — obojí drží stejně spolehlivě a spoj se dá kdykoli rozpojit.

Jak svorku zapojit správně

• Dodržte odizolovanou délku vyznačenou na těle svorky.
• Do jedné komory patří jeden vodič.
• Po zapojení zkuste vodičem zatáhnout — nesmí jít vytáhnout.
• U řady 221 zkontrolujte průhledným tělem, že je vodič zasunutý až na doraz.
• Lanko buď do svorky s páčkou, nebo zakončit dutinkou.

Pozor na napodobeniny

Na trhu jsou svorky, které originál napodobují tvarem, ale mají měkčí pružinu a horší materiál kontaktu. Poznáte je podle chybějícího nebo rozmazaného potisku s typovým označením a jmenovitými hodnotami, podle zakalené plastové části a podle páčky, která jde zvednout nápadně snadno. U spoje, který nese plný proud okruhu a má vydržet desítky let, se tahle úspora nevyplatí.

Další spotřební materiál najdete v kategorii Spotřební materiál. Větší balení se firmám vyplatí objednávat najednou — po schválení firemního účtu za velkoobchodní ceny.
