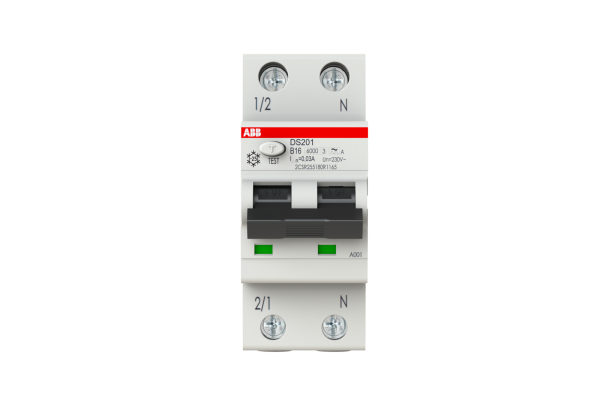

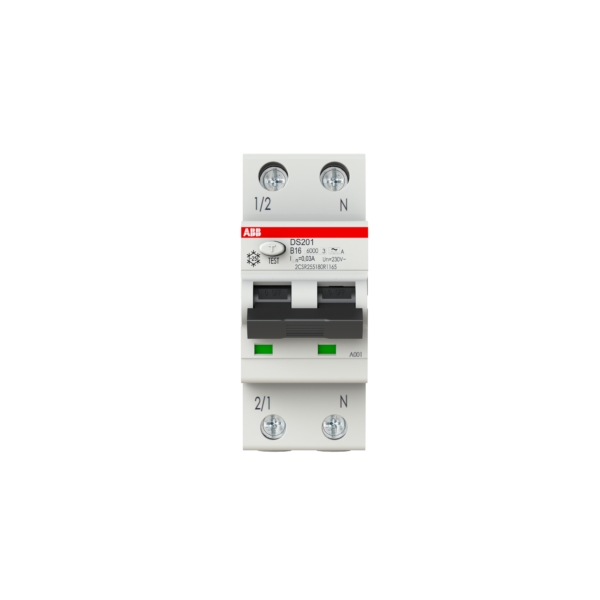

Proudový chránič s jističem ABB DS201 B16 A30, B 16 A, 1P+N, 30 mA, typ A, 6 kA

Kód 2CSR255180R1165EAN 8012542058519

B
16 A
2 póly
6 kA

SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.

1 304,63 Kč/ ks1 078,21 Kč bez DPH

Skladem

Nejste si jistí, jestli je to ten správný? Průvodce výběrem jističe a chrániče →

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

Technické parametry

Typové označení	DS201 B16 A30
Řada	DS201
Vypínací charakteristika	B
Jmenovitý proud In	16 A
Typ proudového chrániče	A
Jmenovitý reziduální proud IΔn	30 mA
Počet pólů	1P+N
Počet jištěných pólů	1
Jmenovitá zkratová vypínací schopnost Icn	6 kA
Mezní zkratová vypínací schopnost Icu (IEC/EN 60947-2)	10 kA
Provozní zkratová vypínací schopnost Ics	7,5 kA
Jmenovitý podmíněný zkratový proud Inc	10 kA
Jmenovitá reziduální zapínací a vypínací schopnost IΔm	6000 A
Provozní charakteristika	bez zpoždění
Třída omezení energie	3
Jmenovité provozní napětí Ue	240 V (IEC 60898-1)
Jmenovitá frekvence	50 / 60 Hz
Jmenovité izolační napětí Ui	500 V (IEC/EN 60664-1)
Jmenovité impulzní výdržné napětí Uimp	4 kV
Napětí testovacího obvodu	170 … 264 V
Připojitelný průřez	přípojnice 10 mm²; lanovaný 0,75 … 25 mm²; ohebný s dutinkou 0,75 … 16 mm²; ohebný 0,75 … 16 mm²
Utahovací moment	2,8 N·m
Délka odizolování	12 mm
Typ svorek	šroubové
Připojení napájení	libovolně (shora i zdola)
Poloha svorky N	vpravo
Indikace polohy kontaktů	červená = zapnuto, zelená = vypnuto
Signalizace poruchy	modrý praporek na páčce
Krytí	IP20; IP40
Provozní teplota	-25 … 55 °C
Elektrická životnost	10000 cyklů
Mechanická životnost	20000 cyklů
Ztrátový výkon	průměrně na pól 2,3 W; fázový pól 3,4 W; nulový pól 1,2 W; celkem 4,5 W
Šířka	2 moduly
Rozměry (š × v × h)	35 × 85 × 69 mm
Instalační hloubka	69 mm
Montáž	lišta DIN
Montážní poloha	libovolná
Kategorie přepětí	III
Stupeň znečištění	2
Příslušenství (dokoupit)	pomocný kontakt, signální / pomocný kontakt, vypínací spoušť, pomocný kontakt pro montáž zespodu, přepěťová spoušť, motorový pohon
Normy	IEC/EN 61009-1, IEC/EN 61009-2-1
Balení výrobce	1 ks
Hmotnost	0,2 kg

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

Proudový chránič s nadproudovou ochranou (RCBO) ABB DS201 B16 A30 – jistič a proudový chránič v jednom přístroji pro jeden jednofázový okruh: charakteristika B, jmenovitý proud 16 A, reziduální proud 30 mA, typ A, 1P+N, Icn 6 kA. Šířka 2 moduly, montáž na lištu DIN. Typ A vybavuje při střídavém i pulzujícím stejnosměrném reziduálním proudu.
