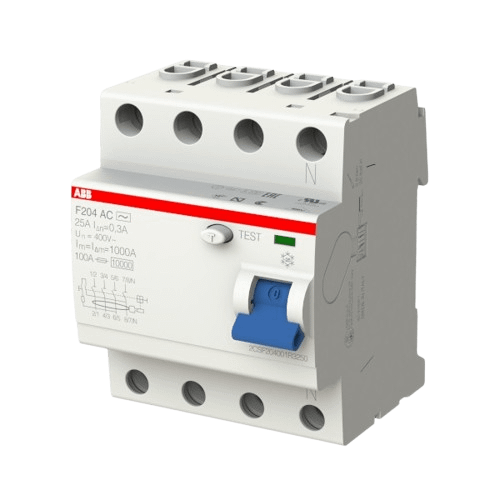

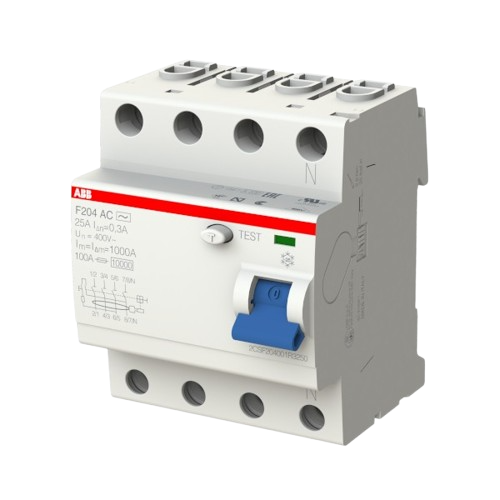

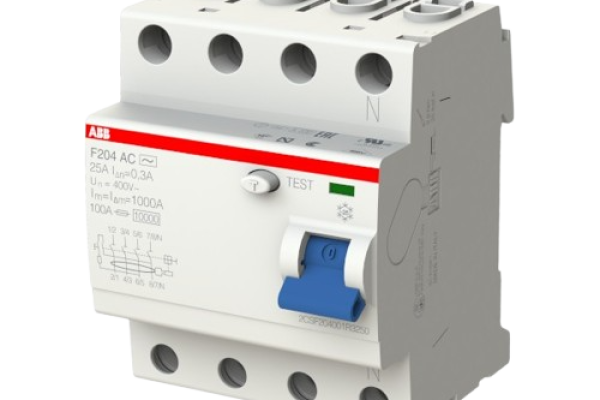

Proudový chránič ABB F204 AC-25/0.3, typ AC, 25 A, 4 póly, 300 mA
ABB

Proudový chránič ABB F204 AC-25/0.3, typ AC, 25 A, 4 póly, 300 mA

Kód 2CSF204001R3250EAN 8012542781806
  • 25 A
  • 4 póly
  • 10 kA
  • 300 mA
SklademOdesíláme do 48 h – orientačně do pondělí 16. 11.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
2 014,65 Kč/ ks1 665,00 Kč bez DPH

Skladem

ks
Nejste si jistí, jestli je to ten správný? Průvodce výběrem jističe a chrániče →
Dokumenty ke stažení

Doprava od 79 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

Typové označeníF204 AC-25/0.3
ŘadaF200
Jmenovitý proud In25 A
Typ proudového chráničeAC
Jmenovitý reziduální proud IΔn300 mA
Počet pólů4
Jmenovitý podmíněný zkratový proud Inc10 kA
Provozní charakteristikabez zpoždění
Jmenovité provozní napětí Ue230 … 400 V AC
Jmenovité napětí230/400 V
Jmenovitá frekvence50/60 Hz
Jmenovité izolační napětí Ui500 V
Jmenovité impulzní výdržné napětí Uimp4 kV
Napětí testovacího obvodu110 … 254 V
Připojitelný průřezpřípojnice 10 mm²; tuhý 25 mm²; ohebný 25 mm²
Utahovací moment2,8 N·m
Délka odizolování12 mm
Typ svorekšroubové
Připojení napájenílibovolně (shora i zdola)
Poloha svorky Nvpravo
Krytísvorky IP20; kryt IP40
Provozní teplota-25 … 55 °C
Skladovací teplota-40 … 70 °C
Elektrická životnost10000 cyklů
Mechanická životnost20000 cyklů
Ztrátový výkonna pól 1,3 W; celkem 3,9 W
Šířka4 moduly
Rozměry (š × v × h)70 × 85 × 69 mm
Instalační hloubka69 mm
Montážlišta DIN
Montážní polohalibovolná
Stupeň znečištění2
Příslušenství (dokoupit)pomocný kontakt, pomocný / signální kontakt, vypínací spoušť, podpěťová spoušť, přepěťová spoušť, motorový pohon, jednotka opětovného zapnutí
NormyIEC/EN 61008, UL 1053
Balení výrobce1 ks
Hmotnost0,380 kg

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

Proudový chránič ABB F204 AC-25/0.3 řady F200 – typ AC, jmenovitý proud 25 A, jmenovitý reziduální proud 300 mA, 4 póly, jmenovitý podmíněný zkratový proud Inc 10 kA. Šířka 4 moduly, montáž na lištu DIN. Typ AC vybavuje jen při střídavém reziduálním proudu. Proudový chránič nechrání vedení proti přetížení a zkratu – musí být předjištěn jističem nebo pojistkou.
