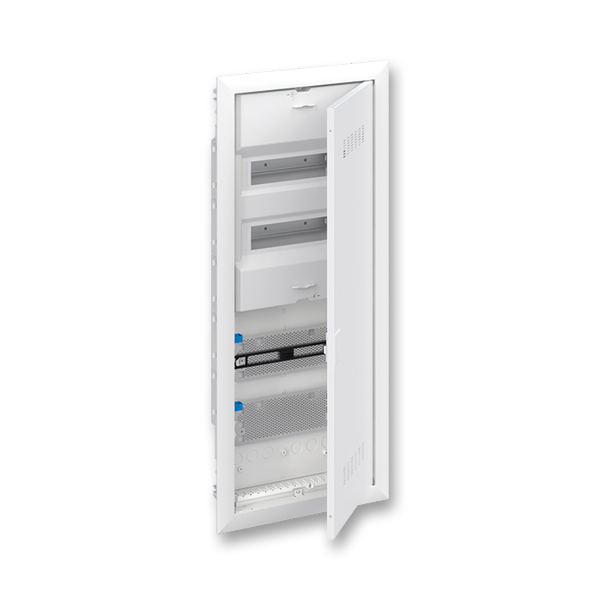

Kombinovaná rozvodnice ABB UK662CV pod omítku, dvířka s větracími otvory

Popis

Rozvodnice ABB řady UK600 jsou oceloplastové rozvodnice pro zapuštěnou montáž pod omítku i do dutých stěn. Jsou certifikovány jako úplný kryt podle ČSN EN 60670-24, mají krytí IP 30, mechanickou odolnost IK 07, jmenovité napětí 400 V AC 50/60 Hz a jmenovitý proud do 63 A. Rozteč DIN lišt je 125 mm, materiál je samozhášivý (zkouška žhavou smyčkou 850 °C), barva RAL 9016.

Odnímatelné držáky přístrojů výrazně zvětšují připojovací prostor a usnadňují zapojení. Typy s označením E mají kombinované šroubové svorkovnice N/PE, typy N bezšroubové rychlosvorky N/PE. Multimediální varianty MV mají montážní desky pro router, switch nebo patch panel a dvířka s větracími otvory, varianty MW navíc Wi-Fi propustnou vložku ve dvířkách. Kombinované rozvodnice CV/CW spojují prostor pro jisticí přístroje a pro datová média. Typy K se dodávají jako skříň s krycím rámem a plnými dvířky bez osazených svorkovnic N/PE.

Technické parametry

• Označení produktu: UK662CV
• Typová řada: UK600
• Provedení: zapuštěná montáž (pod omítku)
• Kapacita: 24 modulů + 2 mont. desky
• Vnější rozměry (š×v×h): 384×872×97 mm
• Stavební otvor (š×v×h): 367×855×95 mm
• Stupeň krytí: IP 30
• Jmenovité napětí: 400 V AC, 50/60 Hz
• Jmenovitý proud: do 63 A
• Mechanická odolnost: IK 07
• Barva: RAL 9016 (bílá)
• Rozteč DIN lišt: 125 mm
• Objednací kód ABB: 2CPX031398R9999
