| Typové označení | S203-C10 |
|---|---|
| Řada | S200 |
| Vypínací charakteristika | C |
| Jmenovitý proud In | 10 A |
| Počet pólů | 3 |
| Počet jištěných pólů | 3 |
| Jmenovitá zkratová vypínací schopnost Icn | 6 kA |
| Mezní zkratová vypínací schopnost Icu (IEC/EN 60947-2) | 20 kA (230 V AC); 10 kA (400 V AC); 10 kA (440 V AC) |
| Provozní zkratová vypínací schopnost Ics | 15 kA (230 V AC); 7,5 kA (400 V AC); 7,5 kA (440 V AC) |
| Třída omezení energie | 3 |
| Jmenovité provozní napětí Ue | 400 V AC (IEC 60898-1); 440 V AC (IEC 60947-2) |
| Jmenovitá frekvence | 50 / 60 Hz |
| Jmenovité izolační napětí Ui | 440 V (IEC/EN 60664-1) |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV; 5 kV (v 2000 m n. m.); 6,2 kV (u hladiny moře) |
| Připojitelný průřez | přípojnice 10/10 mm²; ohebný s dutinkou 0,75 … 25 mm²; ohebný 0,75 … 25 mm²; tuhý 0,75 … 35 mm²; lanovaný 0,75 … 35 mm² |
| Utahovací moment | 2,8 N·m |
| Délka odizolování | 12,5 mm |
| Typ svorek | šroubové |
| Připojení napájení | libovolně (shora i zdola) |
| Indikace polohy kontaktů | červená = zapnuto, zelená = vypnuto |
| Krytí | IP20; IP40; v rozvodnici s krytem IP40 |
| Provozní teplota | -25 … +55 °C |
| Skladovací teplota | -40 … +70 °C |
| Elektrická životnost | 20000 cyklů (AC) |
| Mechanická životnost | 20000 cyklů |
| Ztrátový výkon | 6,3 W; na pól 2,1 W |
| Šířka | 3 moduly |
| Rozměry (š × v × h) | 52,5 × 88 × 69 mm |
| Instalační hloubka | 69 mm |
| Montáž | lišta DIN TH35-15 (35 × 15 mm) podle IEC 60715, TH35-7,5 (35 × 7,5 mm) podle IEC 60715 |
| Montážní poloha | libovolná |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Příslušenství | lze dovybavit příslušenstvím výrobce |
| Normy | IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 |
| Balení výrobce | 1 ks |
| Hmotnost | 0,351 kg |
Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

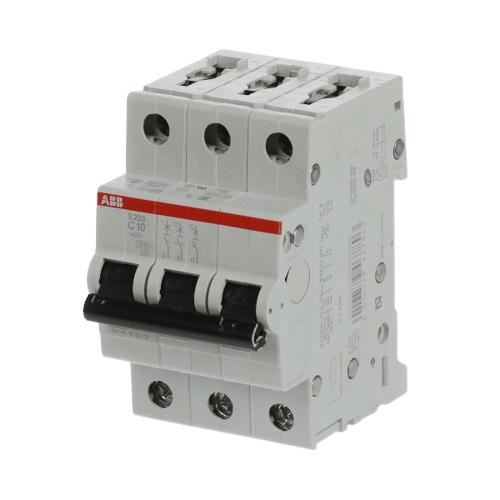

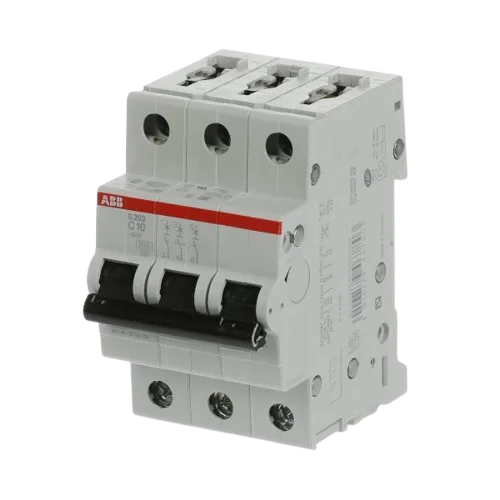

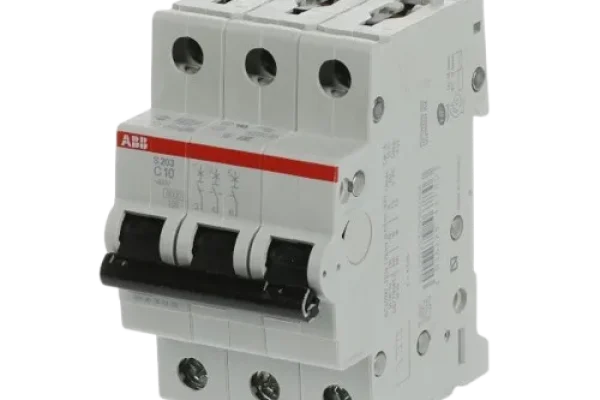

Modulární jistič ABB S203-C10 řady S200 – 3pólový, vypínací charakteristika C, jmenovitý proud 10 A, jmenovitá zkratová vypínací schopnost Icn 6 kA podle IEC/EN 60898-1. Šířka 3 moduly, montáž na lištu DIN. Charakteristika C vybavuje zkratovou spouští při 5–10násobku jmenovitého proudu – pro spotřebiče s vyšším záběrovým proudem (motory, transformátory, zdroje LED).
