| Typové označení | S201M-B6 |
|---|---|
| Řada | S200M |
| Vypínací charakteristika | B |
| Jmenovitý proud In | 6 A |
| Počet pólů | 1 |
| Počet jištěných pólů | 1 |
| Jmenovitá zkratová vypínací schopnost Icn | 10 kA (230/400 V AC); 6 kA (230 V AC) |
| Mezní zkratová vypínací schopnost Icu (IEC/EN 60947-2) | 25 kA |
| Provozní zkratová vypínací schopnost Ics | 18,8 kA (133 V AC); 7,5 kA (230 V AC) |
| Třída omezení energie | 3 |
| Jmenovité provozní napětí Ue | 230 V AC (IEC 60898-1) |
| Jmenovitá frekvence | 50 / 60 Hz |
| Jmenovité izolační napětí Ui | 440 V (IEC/EN 60664-1) |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV; 5 kV (v 2000 m n. m.); 6,2 kV (u hladiny moře) |
| Připojitelný průřez | přípojnice 10/10 mm²; ohebný s dutinkou 0,75 … 25 mm²; ohebný 0,75 … 25 mm²; tuhý 0,75 … 35 mm²; lanovaný 0,75 … 35 mm² |
| Utahovací moment | 2,8 N·m |
| Typ svorek | šroubové |
| Připojení napájení | libovolně (shora i zdola) |
| Indikace polohy kontaktů | červená = zapnuto, zelená = vypnuto |
| Krytí | IP20; IP40; v rozvodnici s krytem IP40 |
| Provozní teplota | -25 … +55 °C |
| Skladovací teplota | -40 … +70 °C |
| Elektrická životnost | 20000 cyklů (AC); 10000 cyklů (AC) |
| Mechanická životnost | 20000 cyklů |
| Ztrátový výkon | 2 W na pól |
| Šířka | 1 modul |
| Rozměry (š × v × h) | 17,5 × 88 × 69 mm |
| Instalační hloubka | 69 mm |
| Montáž | lišta DIN TH35-15 (35 × 15 mm) podle IEC 60715, TH35-7,5 (35 × 7,5 mm) podle IEC 60715 |
| Montážní poloha | libovolná |
| Kategorie přepětí | III |
| Stupeň znečištění | 3 |
| Příslušenství | lze dovybavit příslušenstvím výrobce |
| Normy | IEC/EN 60898-1, CSA 22.2 No. 235, IEC/EN 60947-2, UL 1077 |
| Balení výrobce | 10 ks |
| Hmotnost | 0,118 kg |
Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

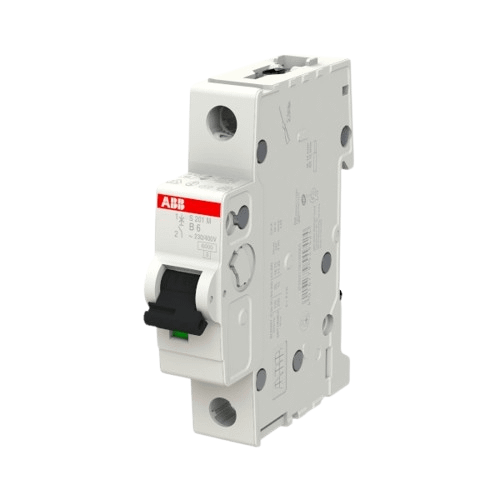

Modulární jistič ABB S201M-B6 řady S200M – 1pólový, vypínací charakteristika B, jmenovitý proud 6 A, jmenovitá zkratová vypínací schopnost Icn 10 kA podle IEC/EN 60898-1. Šířka 1 modul, montáž na lištu DIN. Charakteristika B vybavuje zkratovou spouští při 3–5násobku jmenovitého proudu – pro zásuvkové a světelné okruhy a odporovou zátěž.
