100401 - Power Supply & Backup

Power Supply & Backup

19 662,50 Kč

(cena včetně DPH)

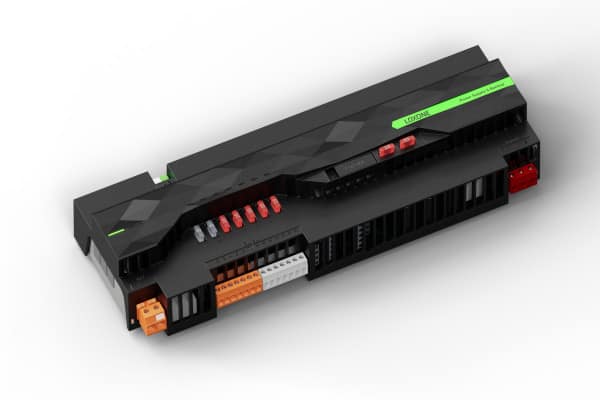

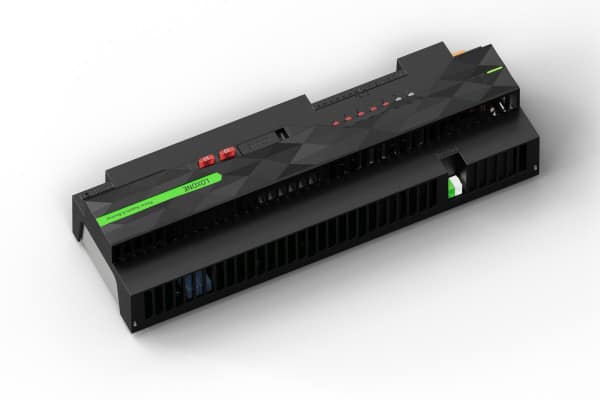

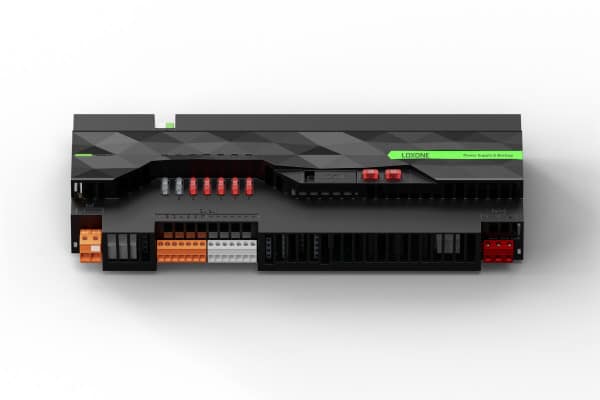

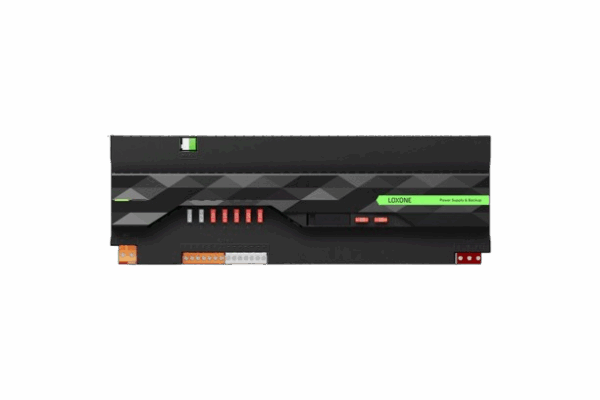

Power Supply & Backup je napájecí zdroj na DIN lištu pro proud až do 40 A. Nabízí sedm síťově izolovaných výstupů s napětím 24 V DC (každý až do 10 A). Každý výstup má vlastní pojistku a měření výkonu. Připojit navíc můžete akumulátor 36 V DC, aby vaše instalace Loxone byla při výpadku proudu napájena bez přerušení.

Technické detaily:

Nominal voltage:

220 … 240VAC, 50 … 60Hz

Input current nominal / peak:
4.6A / 6.9A
Product dimensions:

324x110x72.37mm / 12.76×4.33×2.85″ (LxWxH), 18 division units

UKCA Certification.png

Dostupné na objednávku

Položka č. 100401 Kategorie Štítky , , Značka:

Popis

Výpadek proudu? Žádný strach!

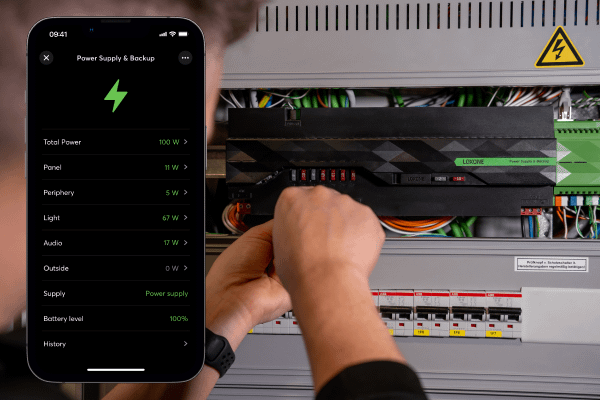

Při výpadku proudu zajišťuje Power Supply & Backup hladké napájení vaší 24V periférie prostřednictvím externí baterie. Pokud máte do systému Loxone integrované 24V osvětlení, lze jej automaticky ztlumit, a tím prodloužit výdrž baterie.
Pomocí NFC Code Touch můžete stále odemykat dveře – zcela bez klíče. A alarm zůstává funkční i v případě výpadku proudu.

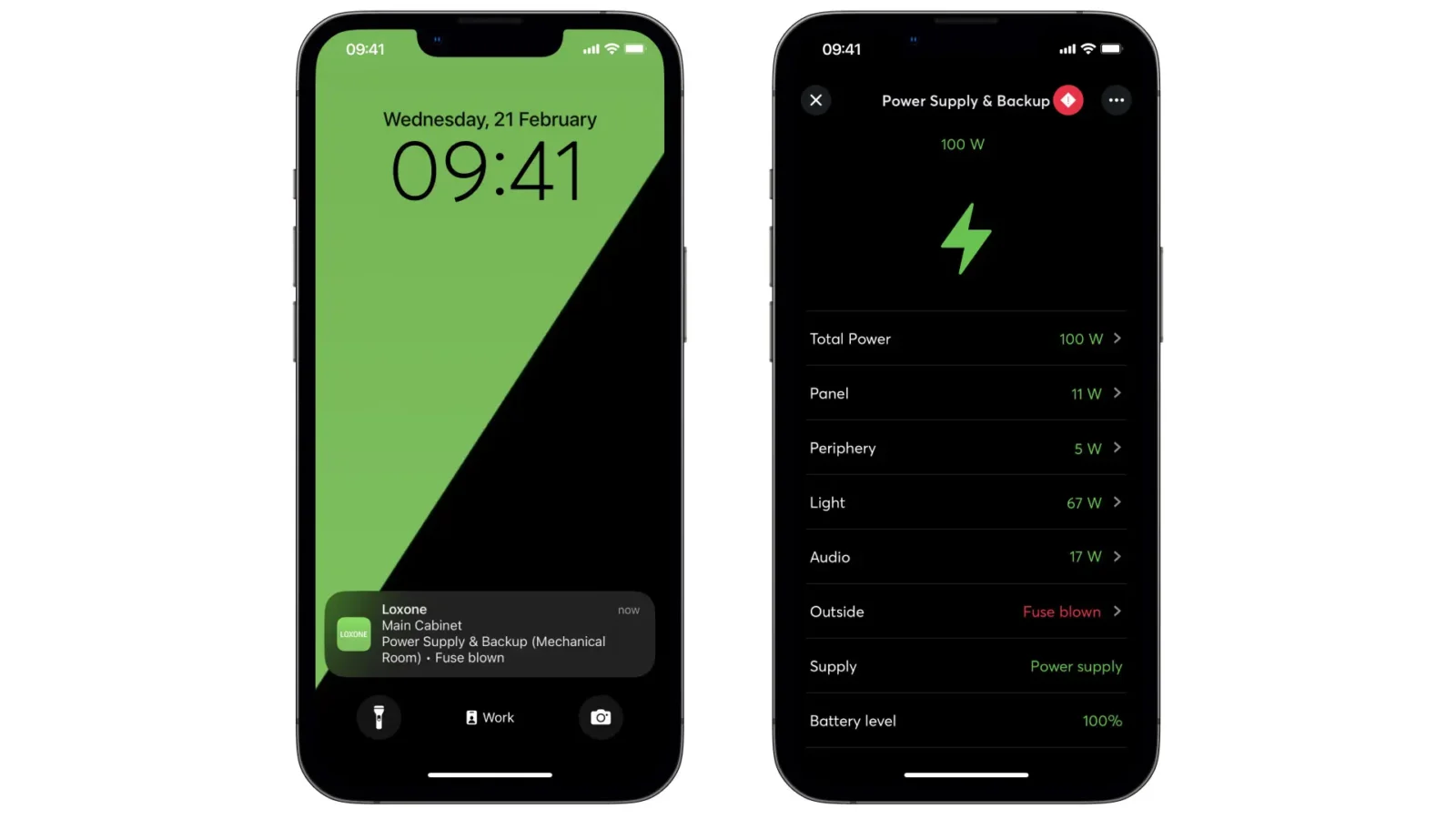

Výhody jednotlivých pojistek

Výhody jednotlivých pojistek

  • Pokud dojde k přepálení pojistky, butete na to v aplikaci upozorněni. LED dioda na krytu rovněž signalizuje, že došlo k aktivaci pojistky.
  • Díky integraci do systému Loxone lze používat obvyklé typy oznámení (push, volání, e-mail).
  • Šetří místo a další svorky v rozváděči, protože každý vycházející obvod lze pojistit podle průřezu kabelu.

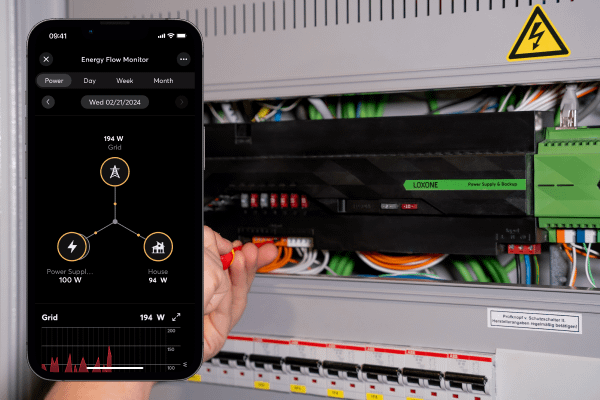

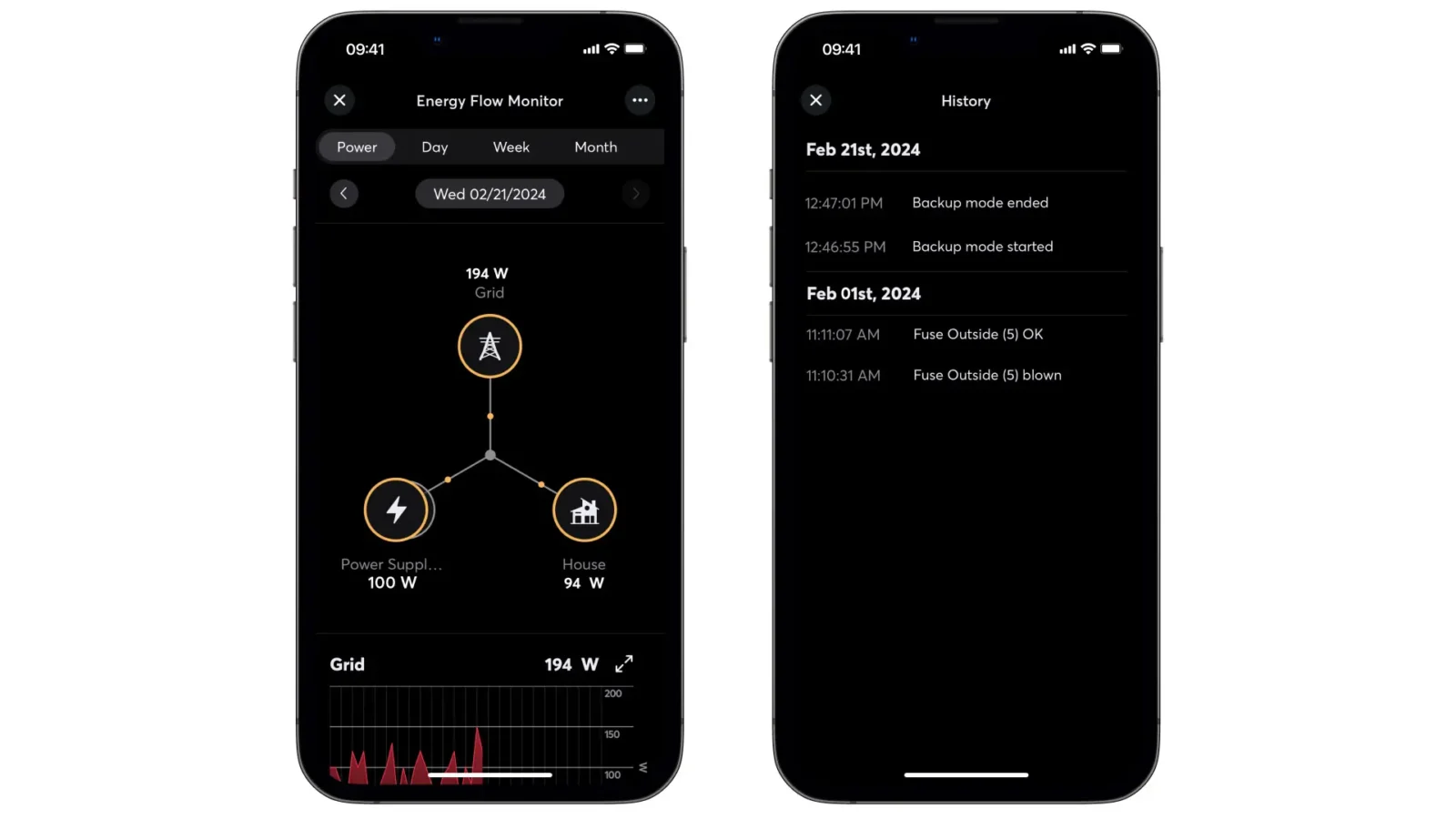

Plná kontrola – vše na dosah ruky

Plná kontrola – vše na dosah ruky

Snadná a bezplatná integrace do energetického managementu od Loxone.

  • Záznam výkonu: Měření výkonu všech 7 jednotlivých kanálů a celkového výkonu.
  • Statistiky: Automatické zaznamenávání a zobrazování výkonových křivek a hodnot čítačů.
  • Přehled: Bezproblémová, automatická integrace se systémem sledování energetických toků.
  • I při výpadku napájení víte, jak dlouho může baterie napájet budovu.

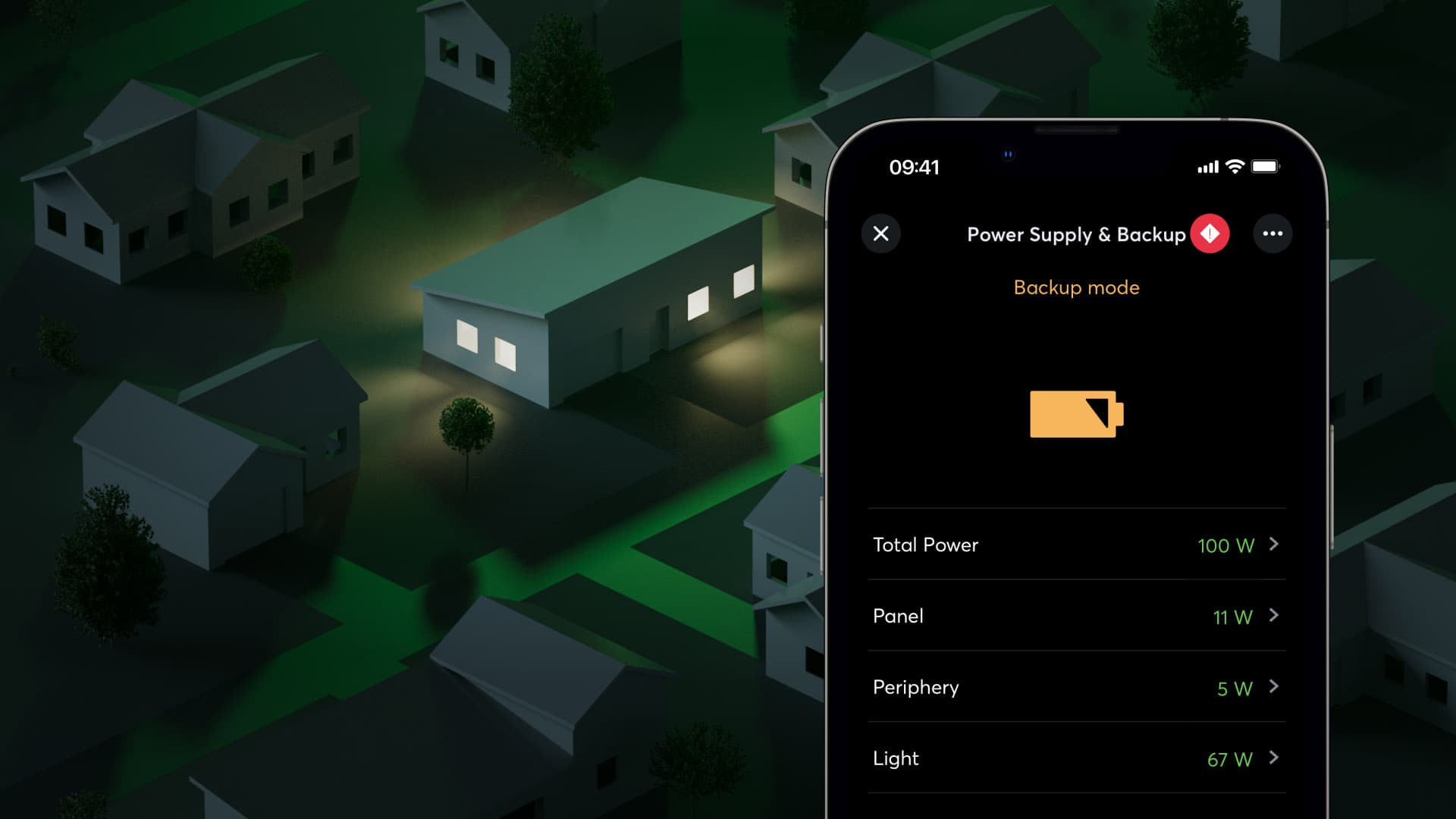

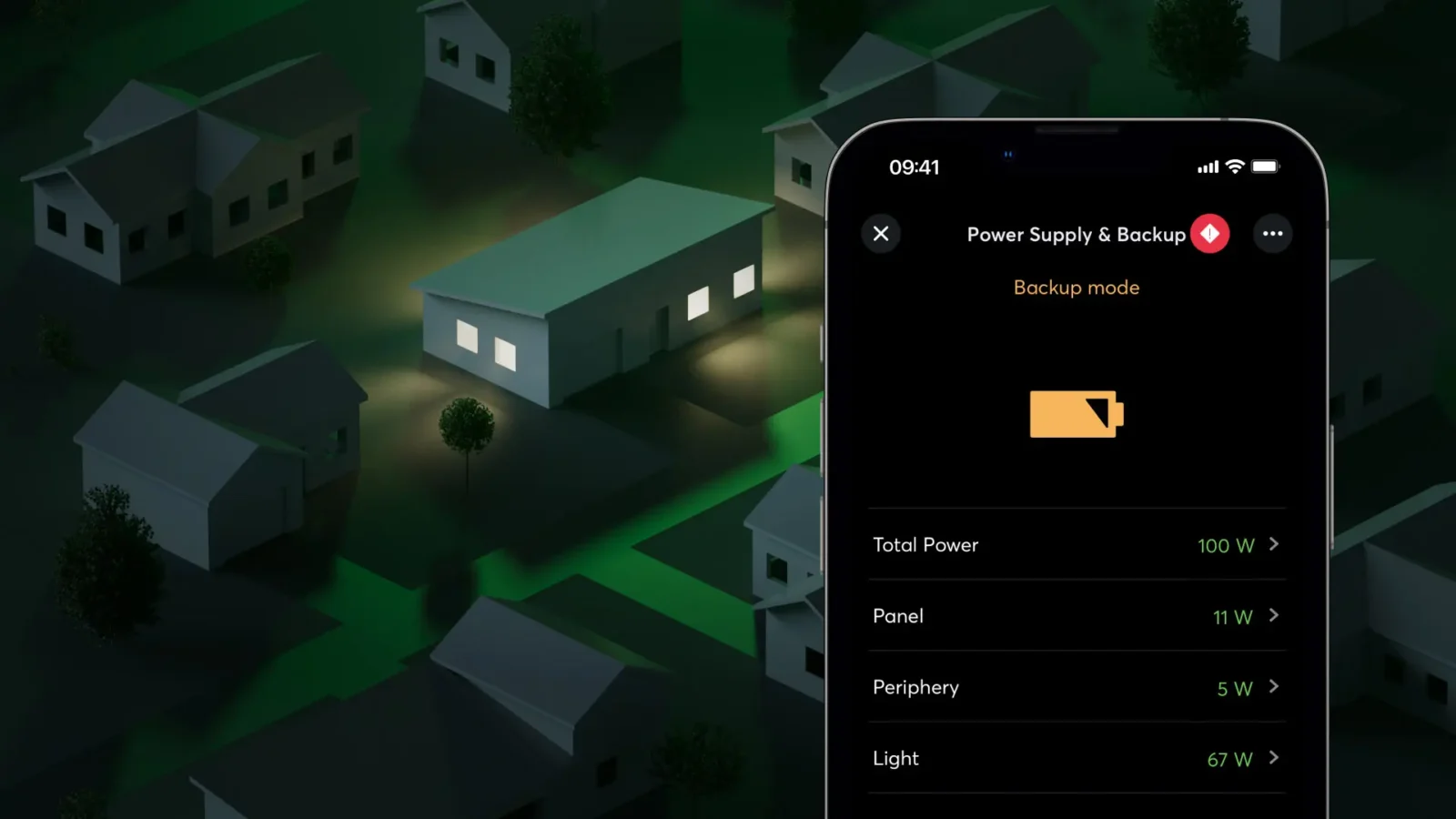

Napájecí zdroj s přesahem

Napájecí zdroj s přesahem

Power Supply & Backup lze instalovat i nezávisle na instalaci Loxone a používat jej s baterií pro záložní funkci.

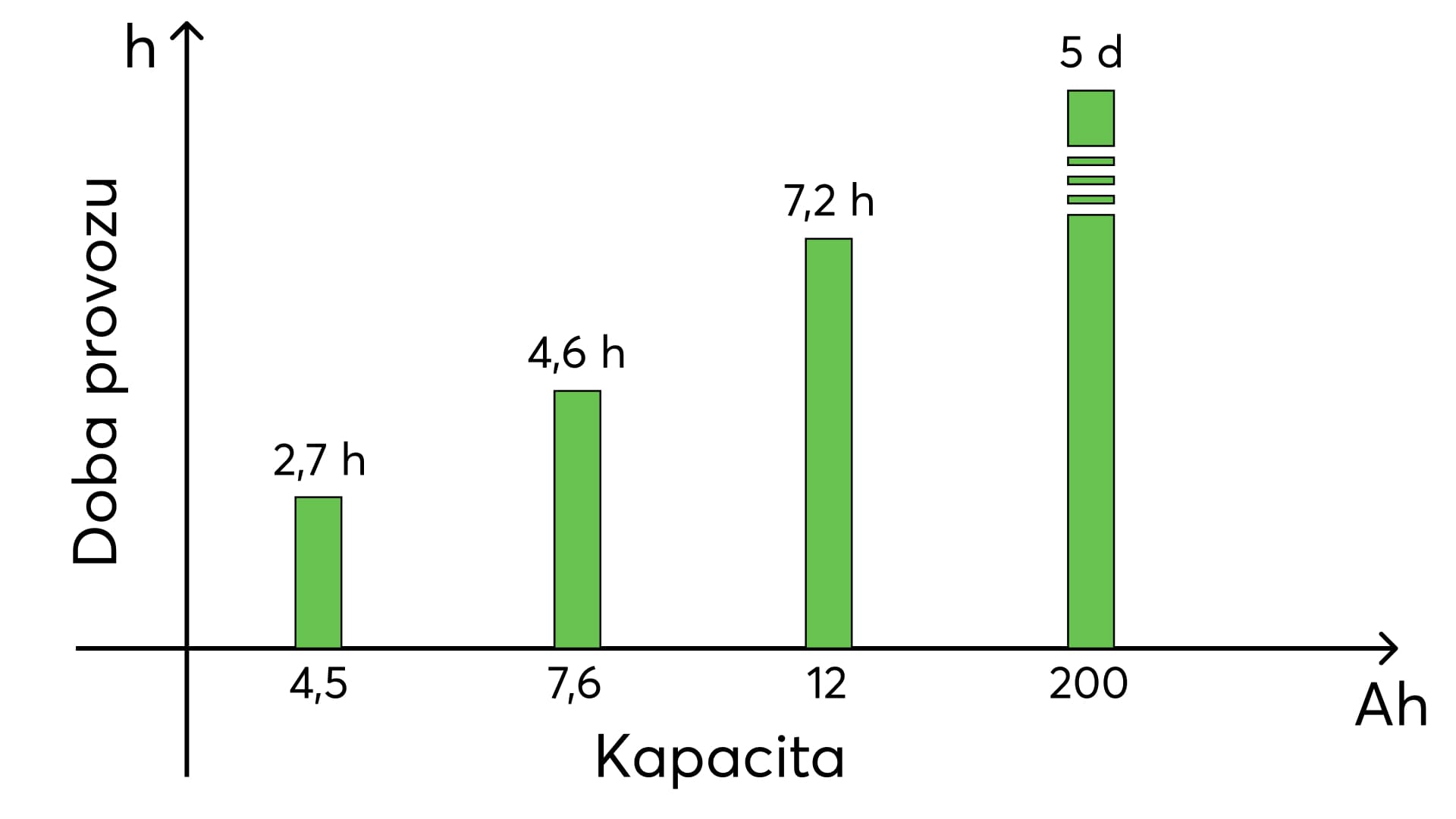

Která baterie je vhodná?

Která baterie je vhodná?

Podporovány jsou olověné akumulátory 36 V DC s kapacitou až 200 Ah (podrobnosti viz dokumentace).

Napájení celé budovy

Napájení celé budovy Power Supply & Backup

Jedním produktem můžete napájet a chránit celou budovu. Ušetříte tak místo v rozvaděči i peníze!

Další informace

Hmotnost1,832 kg

Specifikace

Specifikace

AC Input (vstupní napětí – síť)

ParametrHodnota
Jmenovité napětí208 … 240 VAC, 50 … 60 Hz
Jmenovitý / špičkový vstupní proud4.6 A / 6.9 A
Nárazový proud (Inrush)15 A
Účinnosttyp. 94 %
Spotřeba bez zátěže4 W
Účiník0.96

DC Outputs (stejnosměrné výstupy)

ParametrHodnota
Výstupní napětí24 … 27 VDC (nastavitelné v Loxone Config)
Celkový trvalý proud (mains powered)40 A
Celkový trvalý proud (battery powered)25 A
Špičkový proud 10 s (mains powered)60 A
Špičkový proud 10 s (battery powered)40 A
Rozložení výstupů7 výstupů, každý až 10 A
OchranaVýměnné pojistky, indikace chyb LED a softwarem
Měření výkonuAno, na každém výstupu
IzolaceOdděleno od sítě, SELV a PELV
GNDVnitřně propojeno
OchranaTepelná a nadproudová (odstavení celkové zátěže)

Fuse Type (typ pojistek)

ParametrHodnota
TypMini Automotive Fuse 32V, APM/ATM
ModelLittelfuse® 297
Max. hodnota15 A

Battery Input (vstup pro baterii)

ParametrHodnota
Jmenovité napětí36 VDC
Špičkový vybíjecí proud25 A
Trvalý vybíjecí proud17 A
Max. nabíjecí proud2 A
Typ baterieOlověná, doporučeno VRLA
Kapacita bateriemax. 200 Ah (36V baterie)
Max. délka kabelu2 m
Pojistka bateriemusí být instalována co nejblíže baterii

Interfaces (rozhraní)

RozhraníPopis
Loxone TreePřipojení k Miniserveru / Tree Extension

Ambient Conditions (provozní podmínky)

ParametrHodnota
Provozní teplota-25 … 70 °C / -13 … 158 °F
Deratingnutný pokles výkonu o 2 %/°K nad 45 °C
Vlhkostmax. 95 % (nekondenzující)

Installation (instalace)

ParametrHodnota
MontážNa DIN lištu, vhodná rozvodnice
Odvod teplaVyžaduje 50 mm prostoru dole i nahoře
Minimální objem rozvaděče100 l / 6100 cu in
PoznámkaNezakrývat větrací otvory

Derating Curve

PoložkaHodnota
Derating curveVýkres / certifikace

Connection Terminals (připojovací svorky)

KategorieTyp svorky
AC input, DC Outputs2EDGK
Vstup baterieEC762V
Loxone TreeDG220B

Průřez vodičů

KategorieHodnota
AC input, DC Outputs0.5 … 2.5 mm² / AWG20 … 12
Battery Input0.5 … 4 mm² / AWG20 … 10
Loxone Tree0.28 … 0.8 mm² / AWG23 … 18

Délka odizolování

KategorieHodnota
AC input, DC Outputs7 mm / 0.28″
Battery Input8 mm / 0.32″
Loxone Tree5 … 6 mm / 0.2 … 0.24″

Utahovací moment

KategorieHodnota
AC input, DC Outputs0.5 … 0.6 Nm
Battery Input0.7 Nm
Loxone Tree–

Tepelná odolnost

KategorieHodnota
AC input, DC Outputsmin. 90 °C
Battery Inputmin. 90 °C
Loxone Tree-40 … 105 °C

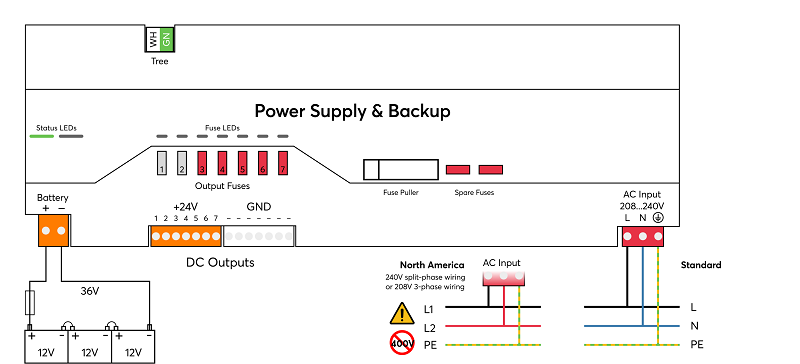

Connection Diagram

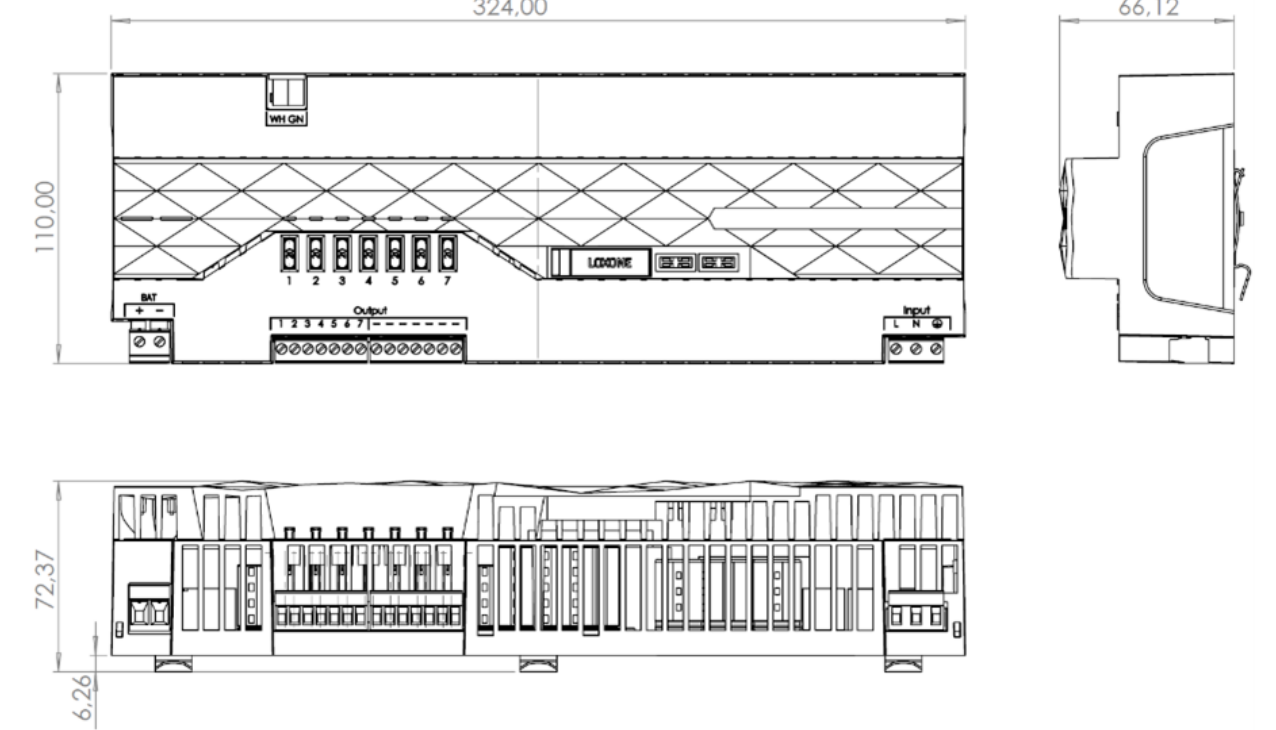

Drawing or Certification

Product Characteristics (vlastnosti produktu)

ParametrHodnota
Typ montážeDIN lišta EN 50022, 35 mm
BarvaČerná: RAL 9005
PovrchMatný

Weight & Dimensions (hmotnost a rozměry)

ParametrHodnota
Čistá hmotnost1532 g
Celková hmotnost1832 g
Rozměry produktu324 × 110 × 72.37 mm (L×W×H), 18M
Balení372 × 148 × 105 mm

Drawing or Certification

Certifications & Standards (certifikace a normy)

ParametrHodnota
Třída ochranyIP20
ProvedeníType 1 (pevná instalace s ochranným vodičem)
Stupeň znečištění2
Přepěťová kategorieII (IEC 62368-1)
EMC normyEN 61000-6-1, EN 61000-6-3

Certifikace a Kompatibilita

UKCA Certification.png CE Certification.svg RU US Certification.png

Obsah Balení

  • 1x Power Supply & Backup
  • 2x Mini pojistka 2 A
  • 5x Mini pojistka 10 A
  • 1x Nástroj pro výměnu pojistek
  • 2x Náhradní pojistky 10 A
