Nano DI Tree
Loxone

Nano DI Tree

Kód 100242
  • IP20
SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
2 478,85 Kč/ ks2 048,64 Kč bez DPH

Skladem

ks
Dokumenty ke stažení

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

KrytíIP20
Napájecí napětí9 … 28 V DC
Příkonmax. 0,108 W
Barvazelená: RAL 6018
Povrchmatný
Rozměry38,3 × 34,3 × 10,5 mm
Hmotnost netto54 g
Provozní teplota-40 … 70 °C
Vlhkostmax. 95 % r. v. (bez kondenzace)
Průřez vodičů0,28 … 0,8 mm²
NormyUL 62368-1:2019 Ed.3+R:22Oct2021; CSA C22.2#62368-1:2019 Ed.3+U1; IEC 62368-1:2018
Ztrátový výkon při max. zatíženímax. 0,108 W
Loxone Treepřipojení k Miniserveru / Tree Extension
Digitální vstupy (6)log. 0: 0 … 2,2 V DC; nedefinováno: 2,3 … 4,9 V DC; log. 1: 5 … 24 V DC; Ri = 57 kΩ; výstup 24 V: max. 0,1 A; použitelné jako čítač: max. frekvence 500 Hz; min. šířka pulzu 1 ms; přesnost ± 1 Hz

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

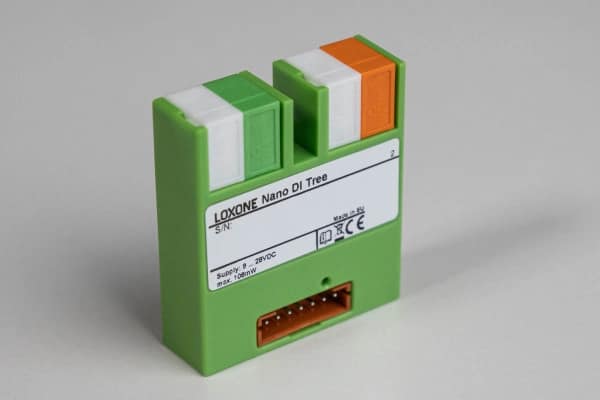

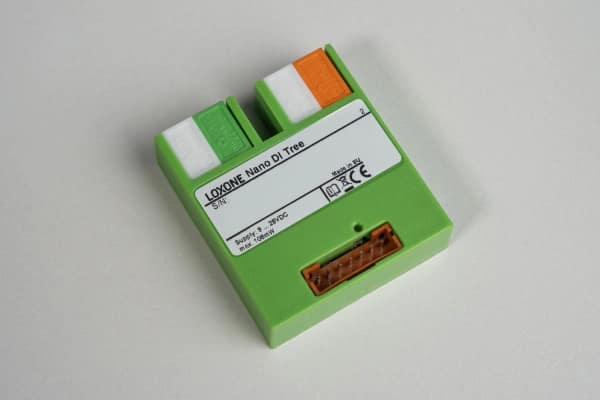

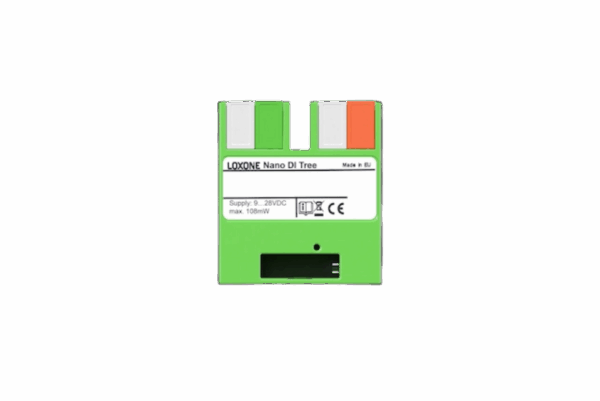

Nano DI Tree (100242) – Diskrétní Modul Digitálních Vstupů pro Tree

Položka č.: 100242

Popis produktu

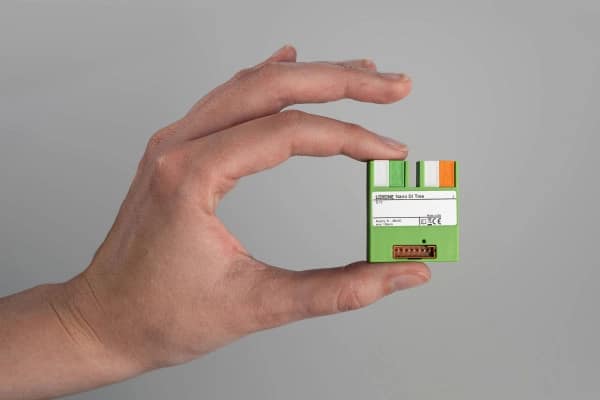

Nano DI Tree je ultra-kompaktní digitální vstupní modul navržený pro diskrétní integraci konvenčních spínačů a senzorů do inteligentního systému pomocí technologie Loxone Tree. Díky svým miniaturním rozměrům je tento modul ideální pro instalaci přímo do instalační krabice (pod omítku) za spínač, což výrazně zjednodušuje kabeláž a minimalizuje potřebu velkých rozvaděčů.

Modul umožňuje rychlé a spolehlivé snímání stavu tlačítek, magnetických kontaktů a jiných bezpotenciálových signálů a je klíčovým prvkem pro decentralizovanou a efektivní sběrnicovou topologii.

Klíčové vlastnosti a technické specifikace

  • Technologie Loxone Tree: Využívá spolehlivou sběrnicovou topologii s flexibilní strukturou zapojení, která minimalizuje délku kabeláže a umožňuje volné větvení.

  • 6 Digitálních Vstupů: Poskytuje šest univerzálních vstupů pro připojení bezpotenciálových kontaktů (např. spínače, okenní/dveřní kontakty, detektory).

  • Diskrétní Design: Mimořádně malé rozměry umožňují instalaci do většiny standardních podomítkových krabic (průměr ) nebo do podhledů.

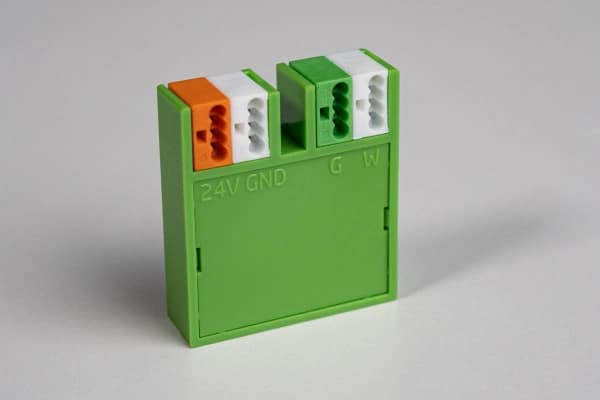

  • Napájení a Komunikace: Napájení a datová komunikace probíhá efektivně prostřednictvím dvoudrátové sběrnice Tree (24 V DC a Data).

  • Ideální pro Tlačítka: Umožňuje plné využití funkcí Tree pro tlačítka, jako je rychlá konfigurace a diagnostika.

  • Nízká Spotřeba: Optimalizováno pro úsporný provoz v pohotovostním režimu.

Oblasti použití

Nano DI Tree je nezbytný pro:

  1. Chytré Tlačítko: Přeměna konvenčních tlačítek a spínačů na plnohodnotné, inteligentní ovládací prvky s podporou Tree.

  2. Decentralizovaná Instalace: Využití v rekonstrukcích nebo projektech s důrazem na minimalizaci kabeláže směřující do centrálního rozvaděče.

  3. Monitorování Stavu: Diskrétní snímání stavu okenních nebo dveřních kontaktů (např. pro zabezpečení nebo řízení VZT).

Nano DI Tree je efektivní a estetické řešení pro sběr digitálních informací přímo v místě jejich vzniku.

Obsah balení

Obsah Balení

  • 1x Nano DI Tree
  • 1x Rychlý průvodce
