| Krytí | IP20 |
|---|---|
| Napájecí napětí | 18 … 28 V DC |
| Příkon | typ. 0,7 W (všechna relé vypnutá); max. 3,8 W (všechna relé zapnutá) |
| Výstupy | 14 reléových výstupů, bezpotenciálové; 250 V AC 16 A při cos φ = 1 (IEC); celý Extension max. 48 A (IEC); 250 V AC 15 A při cos φ = 1 (UL); celý Extension max. 45 A (UL); max. 30 V DC 16 A |
| Montáž | lišta DIN 35 mm (EN 50022) |
| Barva | černá: RAL 9005 |
| Povrch | matný |
| Rozměry | 158 × 88 × 59 mm |
| Hmotnost netto | 445 g |
| Provozní teplota | -40 … 40 °C |
| Vlhkost | max. 95 % r. v. (bez kondenzace) |
| Utahovací moment | 0,5 … 0,6 N·m |
| Normy | UL 60730-1; IEC 60730-1 |
| Ztrátový výkon při max. zatížení | 11 W |
| Max. zapínací proud | 24 A |
| Loxone Link | připojení k Miniserveru |
Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

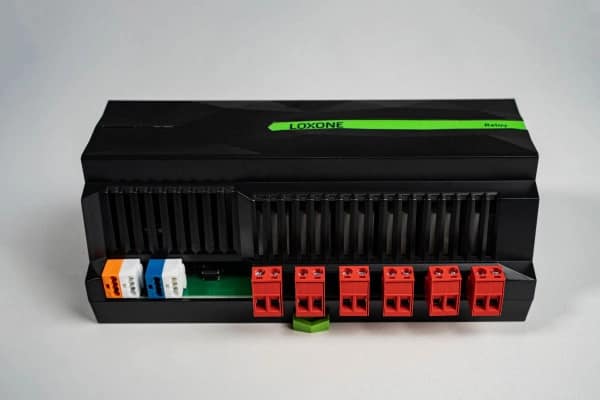

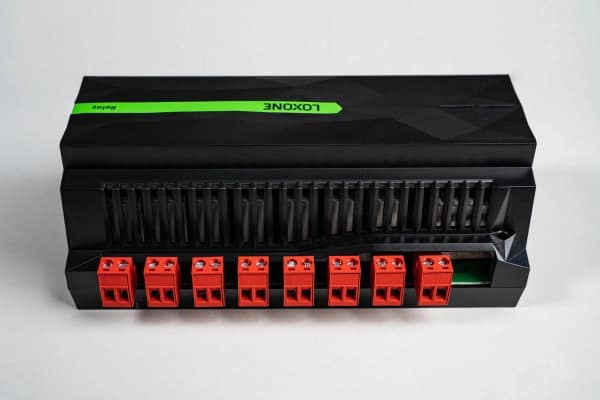

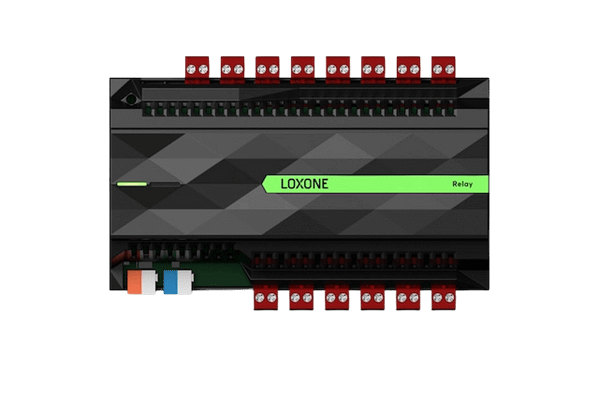

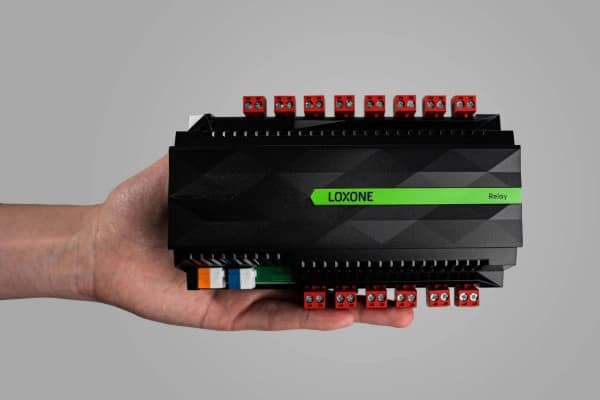

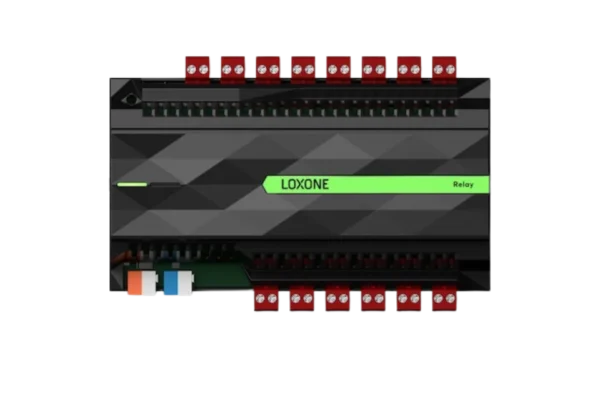

Nejsilnější rozšiřující modul pro Loxone Miniserver všech dob: Relay Extension se 14 relátky.
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 18 … 28 VDC |
| Spotřeba energie | typ. 0.7 W (všechna relé vypnuta), max. 3.8 W (všechna relé zapnuta) |
| Ztrátový výkon při max. zatížení | 11 W |
| Max. zapínací proud | 24 A |
| Parametr | Hodnota |
|---|---|
| Digitální výstupy | 14 digitálních výstupů (relé), bezpotenciálové kontakty |
| Zatížení (IEC) | 250 VAC 16 A při cos φ = 1, celkové zatížení celé Extension max. 48 A |
| Zatížení (UL) | 250 VAC 15 A při cos φ = 1, celkové zatížení celé Extension max. 45 A |
| DC zatížení | max. 30 VDC 16 A |
| Parametr | Hodnota |
|---|---|
| Připojení | Připojení k Miniserveru |
| Parametr | Hodnota |
|---|---|
| Teplota | -40 … 40 °C / -40 … 104 °F |
| Vlhkost | max. 95 % relativní vlhkosti (nekondenzující) |
| Krytí | IP20 |
| Sekce | Typ |
|---|---|
| 24 VDC & Loxone Link | DG220B |
| Výstupy | – |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 0.25 … 0.8 mm² / AWG 23 … 18 |
| Výstupy | 0.05 … 2.5 mm² / AWG 30 … 12 |
| Poznámka | Zátěž > 12 A: min. 2.5 mm² / AWG 12 |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 5 mm / 0.2″ |
| Výstupy | 6 … 7.5 mm / 0.24 … 0.30″ |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | – |
| Výstupy | 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | -40 … 105 °C / -40 … 221 °F |
| Výstupy | min. 80 °C / 176 °F (IEC), min. 75 °C / 167 °F (UL) |
| Parametr | Hodnota |
|---|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
| Parametr | Hodnota |
|---|---|
| Barva | Černá: RAL 9005 |
| Parametr | Hodnota |
|---|---|
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 445 g |
| Celková hmotnost | 501 g |
| Rozměry produktu | 158 × 88 × 59 mm (L × W × H) |
| Rozměry balení | 180 × 110 × 65 mm |
| Parametr | Hodnota |
|---|---|
| Typ provozu | Type 1 (UL 60730-1, CSA E 60730-1) |
| Jmenovité impulzní napětí | 2.5 kV (UL 60730-1, max. výška 2000 m) |
| Stupeň znečištění | 2 |
| Softwarová třída | A |
| Norma |
|---|
| UL 60730-1 |
| IEC 60730-1 |
