100395 - Nano 2 Relay Tree

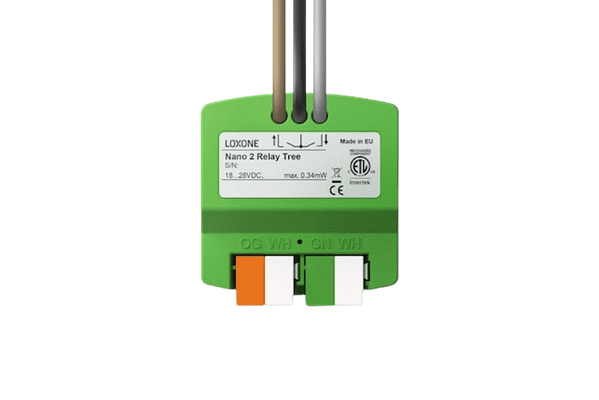

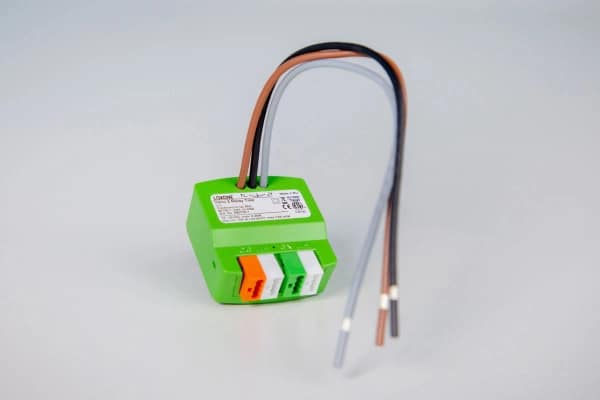

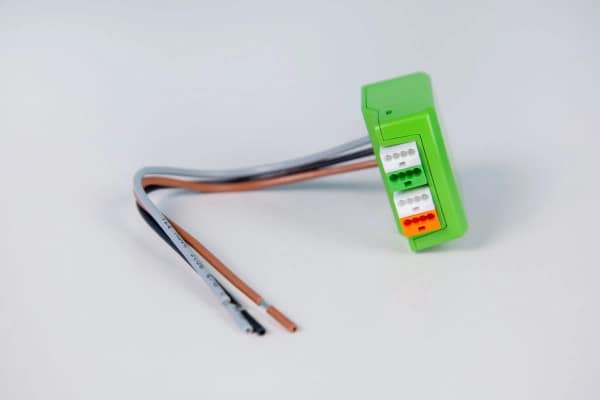

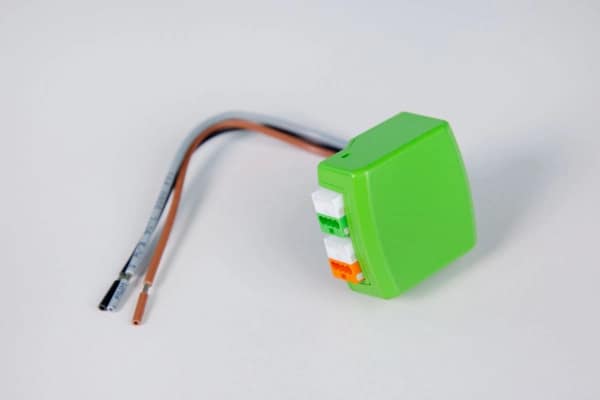

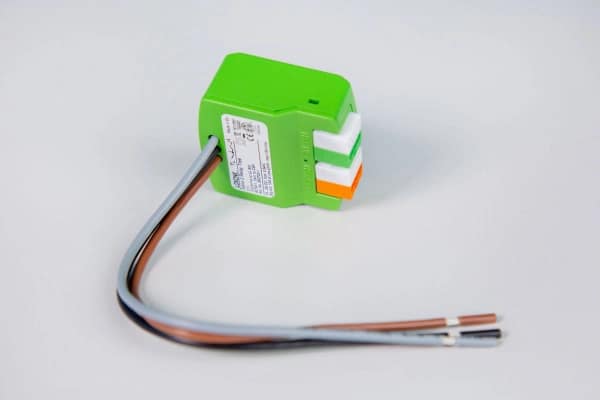

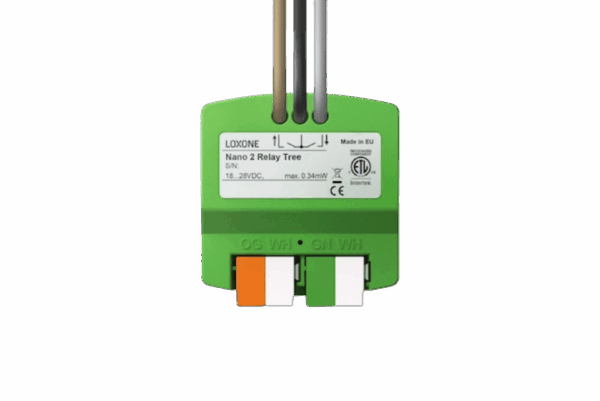

Nano 2 Relay Tree

2 913,29 Kč

(cena včetně DPH)

Loxone Nano 2 Relay Tree je kompaktní modul se 2 reléovými výstupy, které jsou vhodné pro stínicí techniku nebo univerzální použití.

Vlastnosti:

  • Včetně detekce průtoku proudu.
  • Automatická detekce koncové polohy.
  • Vhodné pro stínění, osvětlení, ventilátory a mnohem více.

Technické detaily:

Supply voltage:

18 … 28 VDC

Outputs:

2 digital outputs (Relays), dry contact, shared hot
max. 250VAC 10A at cosᵠ=1 (IEC)
or
max. 30VDC 10A
total load max. 12A

Product dimensions:

39.45×38.95×20.20mm / 1.55×1.53×0.80” (LxWxH)

Dostupné na objednávku

Položka č. 100395 Kategorie , , Štítek Značka:

Popis

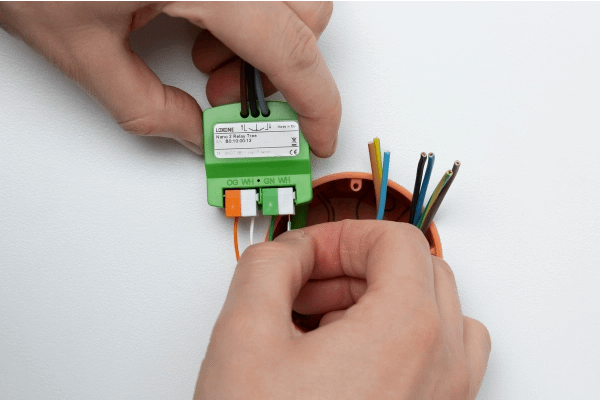

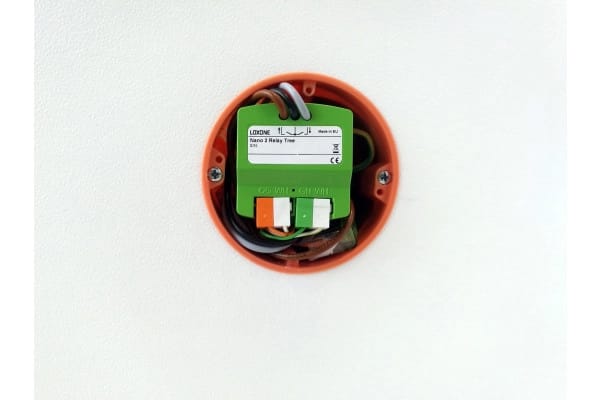

Zapuštěný aktor vhodný pro všechny typy stínění

Elektrické žaluzie, rolety, závěsy? Vše snadno integruje do budovy pomocí miniaturního modulu Nano 2 Relay Tree.

Dvojice silných relé zajistí inteligentní řízení všech typů stínicí techniky pomocí Loxone – v rodinném domě, kanceláři, hotelu i kdekoli jinde.

Další informace

Hmotnost0,059 kg

Specifikace

Electrical Specifications (Elektrické specifikace)

Supply voltage (Napájecí napětí)

ParametrHodnota
Napájení18 … 28 VDC

Power consumption (Spotřeba energie)

ParametrHodnota
typická spotřeba0.1 W
maximální spotřeba0.34 W

Power loss at max. load (Ztrátový výkon při max. zatížení)

ParametrHodnota
Ztrátový výkon2.2 W

Minimum load for end stop detection (Minimální zátěž pro detekci koncových poloh)

ParametrHodnota
Minimální zátěž100 mA

Max. inrush current (Maximální nárazový proud)

ParametrHodnota
Inrush current15 A

Outputs (Výstupy)

2x Digital Outputs (Relé, sdílená fáze)

ParametrHodnota
TypSuchý kontakt (bistabilní)
Max. zatížení (AC)250 VAC, 10 A při cosφ = 1 (IEC)
Max. zatížení (DC)30 VDC, 10 A
Celkové zatíženímax. 12 A

Current detection setting range (Rozsah nastavení detekce proudu)

ParametrHodnota
Rozsah100 … 5000 mA

Temperature (Teplota)

ParametrHodnota
Pracovní teplota-40 … 55 °C / -40 … 131 °F

Ambient Conditions (Provozní podmínky)

ParametrHodnota
Vlhkostmax. 95 % r. h. (nekondenzující)

Connections (Připojení)

Wire cross-section (Průřez vodičů)

Typ vodičeHodnota
Connection Cables1.5 mm² / AWG18
Power Supply & Loxone Tree0.25 … 0.8 mm² / AWG23 … 18

Stripping length (Délka odizolování)

Typ vodičeHodnota
Connection Cables5 mm / 0.2″
Power Supply & Loxone Tree5 mm / 0.2″

Temperature resistance (Tepelná odolnost)

TypHodnota
Connection Cablesmin. 80 °C (IEC), min. 75 °C (UL)
Power Supply & Loxone Tree-40 … 105 °C

Length (Délka kabelů)

TypHodnota
Connection Cables150 mm / 5.91″
Power Supply & Loxone Tree–

Connection Diagram (Schéma zapojení)

Drawing or Certification

Product Characteristics (Vlastnosti produktu)

Colours (Barvy)

ParametrHodnota
BarvaZelená: RAL 6018

Finish (Povrch)

ParametrHodnota
PovrchMatný

Weight & Dimensions (Hmotnost a rozměry)

ParametrHodnota
Čistá hmotnost37 g
Celková hmotnost59 g
Rozměry produktu39.45 × 38.95 × 20.20 mm (L × W × H)
Rozměry balení84 × 80 × 47 mm

Drawing or Certification

Certifications & Standards (Certifikace a normy)

Safety class (Třída ochrany)

ParametrHodnota
KrytíIP20

Certifikace a Kompatibilita

CE Certification.svg Intertek ETL (1).svg UKCA Certification.png UL Certification.svg

Obsah balení

  • 1x Nano 2 Relay Tree
  • 1x Informační příloha
