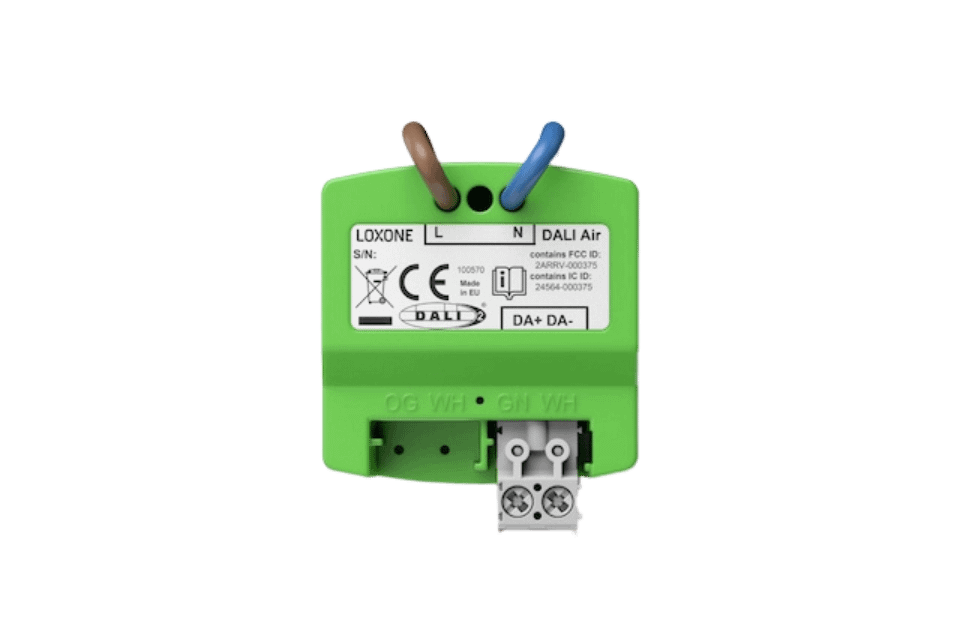

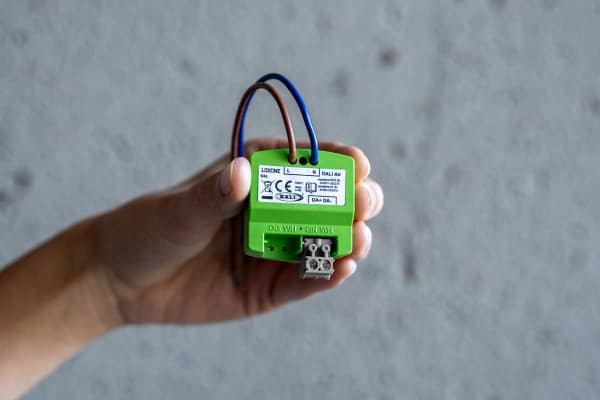

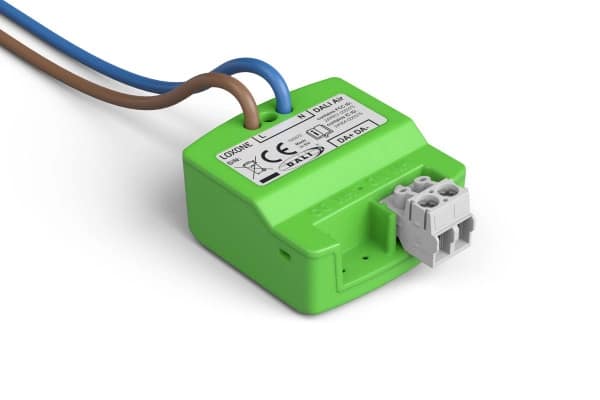

100570 - DALI Air

DALI Air

4 235,00 Kč

(cena včetně DPH)

DALI je standardizované kabelové rozhraní pro osvětlení, na které vsází mnoho výrobců svítidel. Prvek DALI Air bezdrátově integruje tyto produkty do ekosystému Loxone a dokáže řídit až 10 jednotek DALI buď v režimu Broadcast nebo přiřazením dedikovaných adres.

Features:

  • Až 10 jednotek DALI / 16 skupin.
  • Délka kabelu až 30 m.
  • Podporované typy zařízení DALI 0-8.
  • Podporuje typy instancí DALI-2 1-4.
  • Interní napájení DALI.
  • Certifikace DALI-2 (podpora senzorů a svítidel DALI-2, bez podpory senzorů DALI)

Technické detaily:

Supply voltage:

110 … 230VAC, 50/60Hz (nominal)

Product dimensions:

47.4×39.4x20mm / 1.87×1.55×0.79” (LxWxH)

Dostupné na objednávku

Položka č. 100570 Kategorie , Štítek Značka:

Popis

Snadno integrujte až 10 zařízení DALI

Další informace

Hmotnost0,059 kg

Specifikace

Technical Data (Technická data)

Supply voltage (Napájecí napětí)

ParametrHodnota
Napájení110 … 230 VAC, 50/60 Hz (nominální)

Power consumption (Spotřeba energie)

ParametrHodnota
typická spotřeba0.6 W
maximální spotřeba1.5 W (včetně 30 mA zatížení sběrnice)

Power loss at max. load (Ztrátový výkon při max. zatížení)

ParametrHodnota
Ztrátový výkon1 W (při 30 mA bus load)

Interfaces (Rozhraní)

DALI

ParametrHodnota
Max. počet zařízení10 zařízení / 16 skupin
Podporované typy DALIDALI device types 0–8, DALI-2 instance types 1–4
Max. délka sběrnice30 m / 98 ft
Topologie sběrniceBus, Line, Star, Tree
Napětí sběrniceHigh: 16 V, Low: 0 V (typ.)
Napájení sběrnicegarantováno: 30 mA, max. 250 mA

Loxone Air

ParametrHodnota
Frekvence EU868 MHz (SRD Band Europe), 4 kanály, max. 15.1 mW e.r.p.
Frekvence US915 MHz (ISM Band Region 2), 10 kanálů, max. 13.2 mW
Anténainterní

Ambient Conditions (Provozní podmínky)

Temperature (Teplota)

ParametrHodnota
Pracovní teplota-40 … 55 °C / -40 … 131 °F

Humidity (Vlhkost)

ParametrHodnota
Max. vlhkost95 % r. h. (nekondenzující)

Connection Terminals (Připojovací svorky)

Terminal type (Typ svorek)

TypSpecifikace
AC Supply–
DALI InterfacePT 1.5-PVH

Wire cross-section (Průřez vodičů)

Typ vodičeHodnota
AC Supply1.5 mm² / AWG16
DALI Interface0.25 … 0.5 mm² / AWG20 … 14

Length (Délka vodičů)

TypHodnota
AC Supply150 mm / 5.9″
DALI Interface–

Stripping length (Délka odizolování)

TypHodnota
DALI Interface7 mm / 0.28″
AC Supply–

Temperature resistance (Tepelná odolnost)

TypHodnota
AC Supply-40 … 105 °C
DALI Interface-40 … 70 °C

Connection Diagram (Schéma zapojení)

Drawing or Certification

Product Characteristics (Vlastnosti produktu)

Colours (Barvy)

ParametrHodnota
BarvaZelená: RAL 6018

Finish (Povrch)

ParametrHodnota
PovrchMatný

Weight & Dimensions (Hmotnost a rozměry)

ParametrHodnota
Čistá hmotnost37 g
Celková hmotnost59 g
Rozměry produktu47.4 × 39.4 × 20 mm (L × W × H)
Rozměry balení84 × 80 × 47 mm

Drawing or Certification

Certifications & Standards (Certifikace a normy)

Safety class (Třída ochrany)

ParametrHodnota
KrytíIP20

Certifikace a Kompatibilita

Dali-2 Certification.svg CE Certification.svg UKCA Certification.png

Obsah balení

  • 1x DALI Air
  • 1x Pokyny

Recenze

Zatím zde nejsou žádné recenze.

Pouze přihlášení uživatelé, kteří zakoupili tento produkt, mohou přidat hodnocení.

Související produkty

100141 - IR Control Air
IR Control Air
100141

3 552,17 Kč

(cena včetně DPH)

Přidat do košíku
100519 - Belimo Tree
Belimo Tree
100519

3 775,20 Kč

(cena včetně DPH)

,
Přidat do košíku
100557 - AC Control Air for Fujitsu
AC Control Air for Fujitsu
100557

6 655,00 Kč

(cena včetně DPH)

,
Přidat do košíku
100559 - AC Control Air for Daikin P1P2
AC Control Air for Daikin P1P2
100559

6 655,00 Kč

(cena včetně DPH)

,
Přidat do košíku

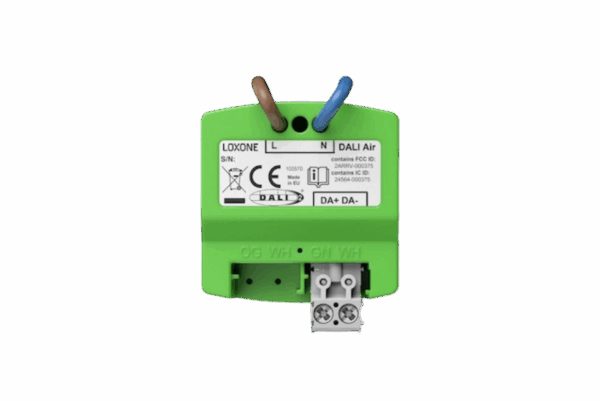

100570 - DALI Air
