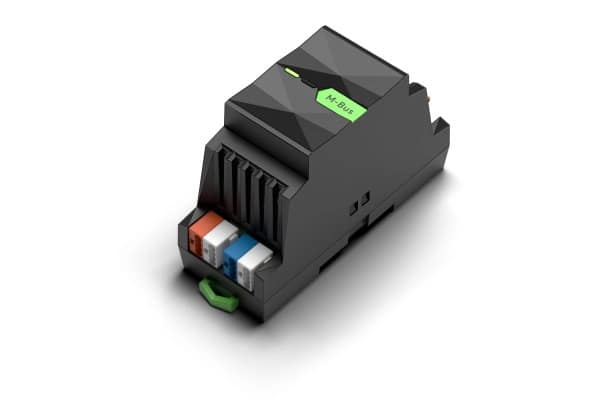

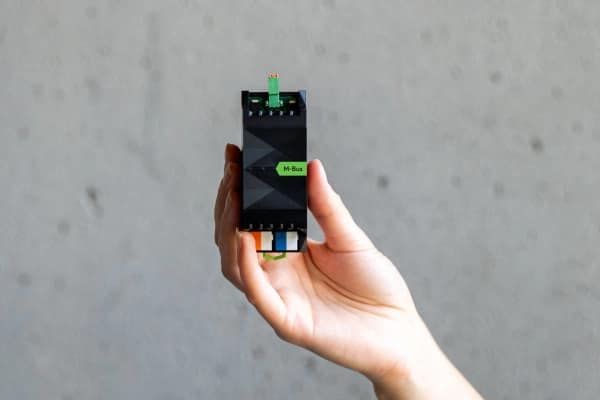

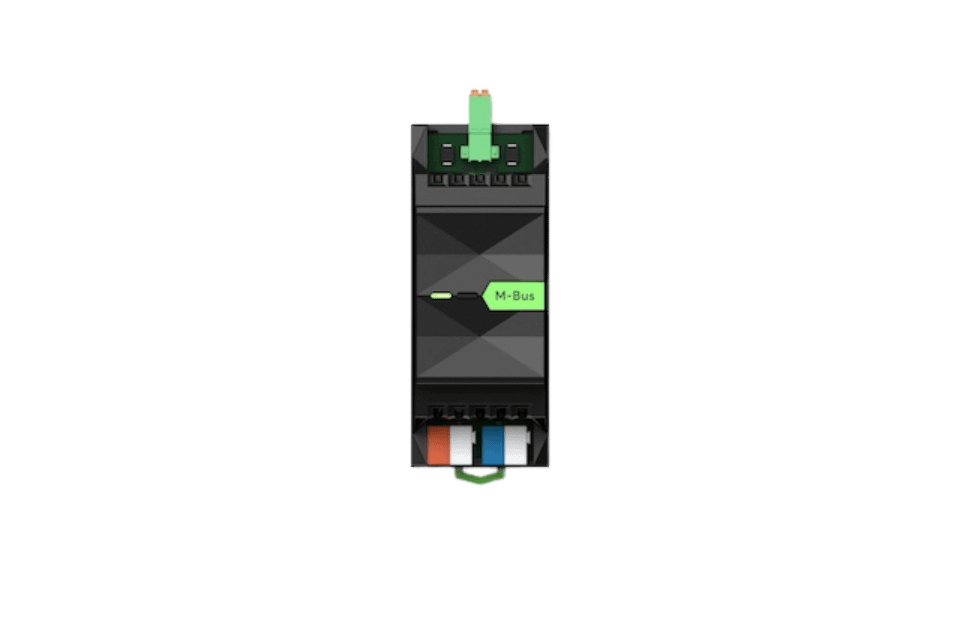

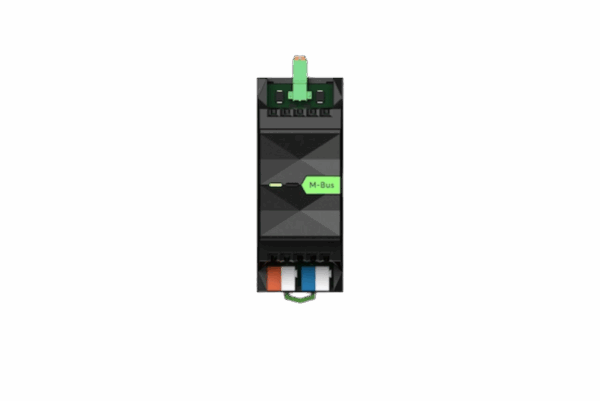

M-Bus Extension

7 562,50

(cena včetně DPH)

M-Bus Extension je M-Bus master pro montáž na DIN lištu. Umožňuje odečet až 30 zařízení M-Bus, jako jsou měřiče plyny, vody  energie metr. Odečtené hodnoty lze použít pro řízení spotřeby energie, sběr dat o spotřebě a mnoho dalšího.

 Funkce:

  • Až 30 zařízení M-Bus.
  • Délka sběrnice až 100 metrů.
  • Podpora různých přenosových rychlostí (300–9600 baudů) na stejné sběrnici.
  • Topologie sběrnice, linky, hvězdy a stromu.
  • Plně v souladu s normou EN13757.
  • Podporuje dotazovací cykly od jedné sekundy.

Technické detaily:

Supply voltage:

20 … 28VDC

Loxone Link:

Connection with Miniserver

Důležitá poznámka: Měřiče dodavatelů energií obvykle fungují jako M-Bus master, a proto nejsou určeny pro čtení pomocí Loxone M-Bus Extensionu (nebo jiné brány M-Bus), který také funguje jako master. M-Bus Extension navíc nepodporuje šifrování.

Dostupné na objednávku

Položka č. 100569 Kategorie Štítky , , Značka:

Popis

Všechny podrobnosti o M-Bus Extensionu najdete ve videu

Výklad Karty

M-Bus Extension je kartou Spojení a Neviditelné Síťe. Představuje most, který vede hluboko do podloží vašeho systému, kde leží skryté zdroje dat.

Tato karta k vám promlouvá o propojení s vnějším světem – se světem měřičů energií, tepla a spotřeby. Máte-li tuto kartu v ruce, znamená to, že jste připraveni odhalit tajemství až 60 M-Bus zařízení. Není to jen rozšíření, je to brána, která promění tichá a nezávislá zařízení na plnohodnotné zdroje informací pro vaše inteligentní řízení.

Znamení, které přináší:

  • Odhalení Pravdy: Umožní vám vidět a analyzovat skutečnou spotřebu, která byla dříve skryta.

  • Síla Integrace: Zajišťuje robustní, galvanicky oddělené spojení, které chrání váš systém před nepředvídanými vlivy.

  • Věštecký Dar: Dává vašemu systému schopnost sbírat data a na základě nich činit moudrá a efektivní rozhodnutí.

Pokud se tato karta objeví ve vašem výkladu, buďte si jisti, že je čas maximalizovat efektivitu a převzít plnou kontrolunad tokem energií ve vaší budově.

Další informace

Hmotnost0,081 kg

Specifikace

Electrical Specifications (Elektrické specifikace)

Supply voltage (Napájecí napětí)

ParametrHodnota
Napájecí napětí20 … 28 VDC
Spotřeba energie0.6 W (bez zátěže sběrnice)
Spotřeba energie při zátěži2.9 W (včetně 45 mA zátěže sběrnice)
Ztrátový výkon při max. zatížení1.3 W (při 45 mA zátěži sběrnice)

Interfaces (Rozhraní)

Loxone Link

ParametrHodnota
PřipojeníPřipojení k Miniserveru

M-Bus

ParametrHodnota
Max. počet zařízení30
Max. délka sběrnice100 m
Topologie sběrniceBus, Line, Star, Tree
Rychlost sběrnice300 … 9600 Bd (nastavitelná)
Napětí sběrniceHigh: 36 V, Low: 24 V
Zatížení sběrnicemax. 45 mA / 30 unit loads
Maximální proudImax: 145 mA (45 mA + 100 mA rezerva)

Ambient Conditions (Provozní podmínky)

ParametrHodnota
Teplota-40 … 70 °C / -40 … 158 °F
Vlhkostmax. 95 % relativní vlhkosti (nekondenzující)
KrytíIP20

Connection Terminals (Připojovací svorky)

Terminal type (Typ svorek)

SekceTyp
24 VDC & Loxone LinkDG220B
Interface (M-Bus)FMC 0.5

Wire cross-section (Průřez vodičů)

SekceHodnota
24 VDC & Loxone Link0.25 … 0.8 mm² / AWG 23 … 18
Interface (M-Bus)0.14 … 0.5 mm² / AWG 26 … 20

Stripping length (Délka odizolování)

SekceHodnota
24 VDC & Loxone Link5 mm / 0.2″
Interface (M-Bus)7 mm / 0.28″

Temperature resistance (Tepelná odolnost)

SekceHodnota
24 VDC & Loxone Link-40 … 105 °C / -40 … 221 °F
Interface (M-Bus)-40 … 70 °C / -40 … 158 °F

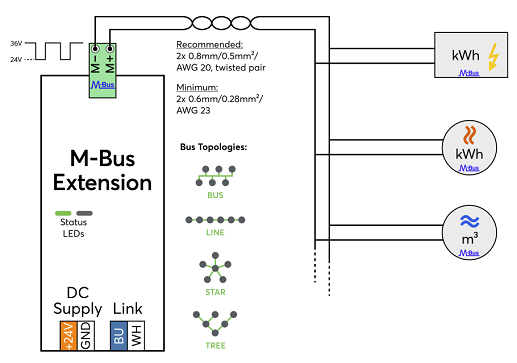

Connection Diagram (Schéma zapojení)

Drawing or Certification


Product Characteristics (Vlastnosti produktu)

Mounting type (Typ montáže)

ParametrHodnota
MontážDIN lišta dle EN 50022, 35 mm

Colours (Barvy)

ParametrHodnota
BarvaČerná: RAL 9005

Finish (Povrch)

ParametrHodnota
PovrchMatný

Weight & Dimensions (Hmotnost a rozměry)

ParametrHodnota
Čistá hmotnost63 g
Celková hmotnost81 g
Rozměry produktu88 × 35.4 × 57 mm (L × W × H), 2 modulové jednotky
Rozměry balení121 × 38 × 62 mm

Drawing or Certification


Certifications & Standards (Certifikace a normy)

Standards (Normy)

Norma
EN 13757

Certifikace a Kompatibilita

CE Certification.svg UKCA Certification.png Intertek ETL_1.svg CB Certification.png m-bus zert.png

Obsah Balení

  • 1x M-Bus Extension
  • 1x Pokyny

Recenze

Zatím zde nejsou žádné recenze.

Pouze přihlášení uživatelé, kteří zakoupili tento produkt, mohou přidat hodnocení.
