Popis

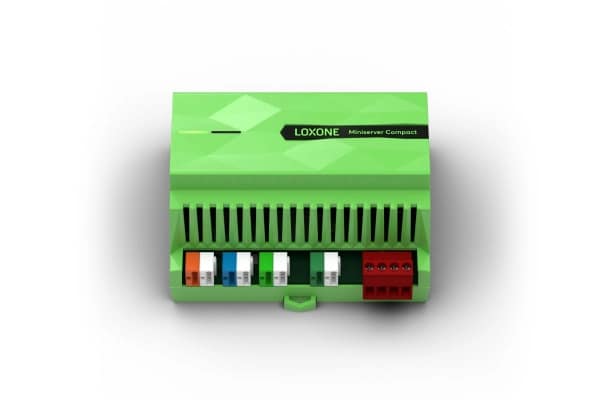

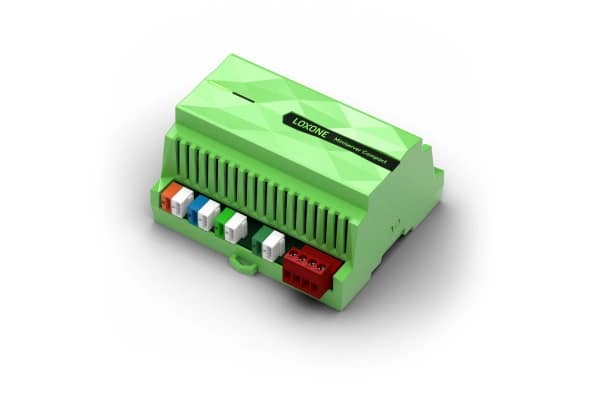

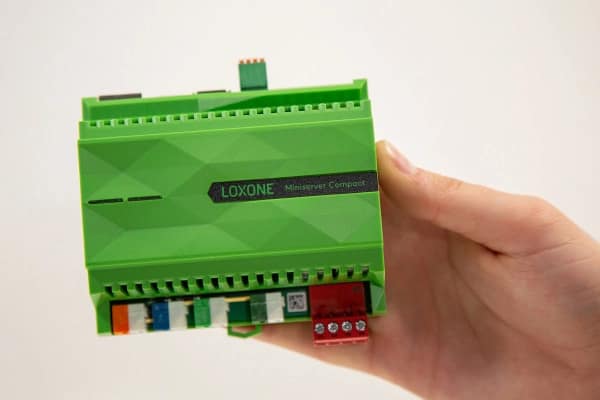

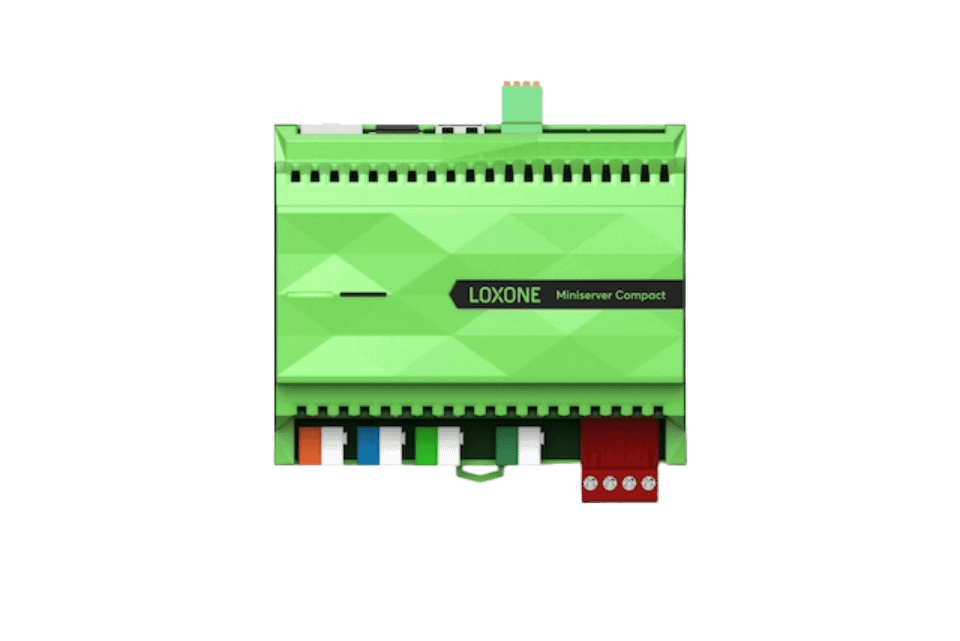

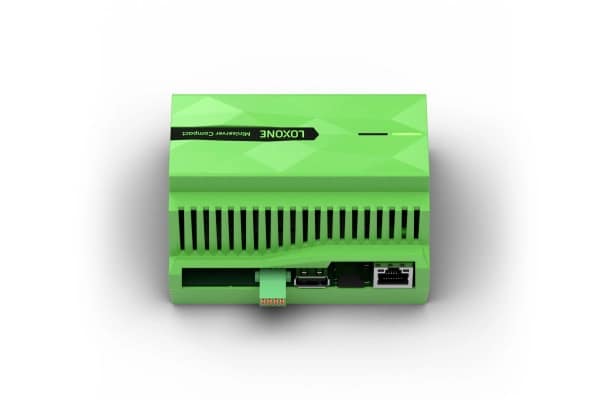

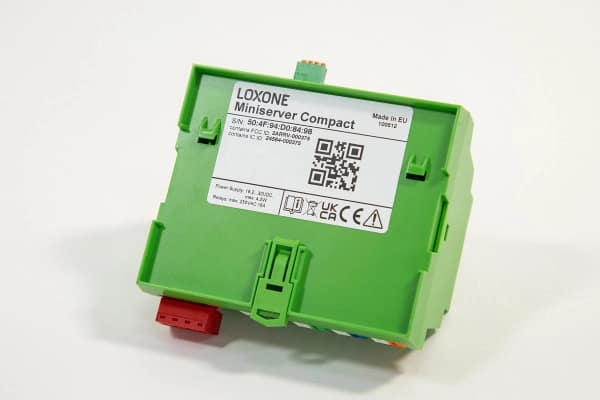

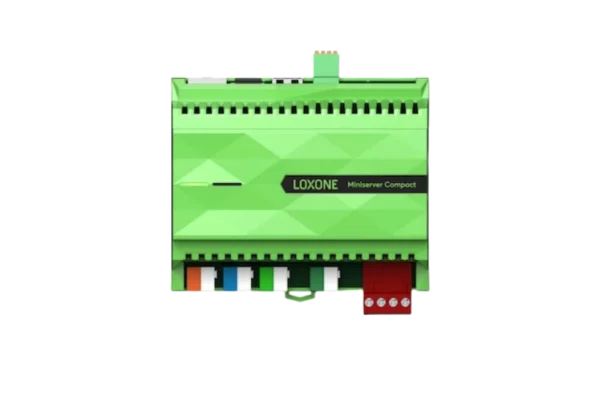

Miniserver Compact – nástroj pro automatizaci domácností a budov
Miniserver Compact je mozkem každé instalace Loxone. Ukážeme vám, jaké jsou rozdíly mezi Miniservery, který Miniserver je vhodný pro jaký účel a jak funguje počáteční konfigurace.
Lze připojit až 30 Extensionů
Lze připojit až 50 zařízení Tree
Lze připojit až 128 zařízení Air
AudioFunkce Audioserveru v ceně!
CentrálaŘídicí jednotka pro automatizaci
100% bezpečný a bezúdržbový provoz
Specifikace
Electrical Specifications (Elektrické specifikace)
Power Supply (Napájení)
| Parametr | Hodnota |
|---|
| Napájecí napětí | 10 … 30 VDC (relé fungují nad 19.2 V) |
| Spotřeba energie | typ. 2.4 W, max. 4.3 W |
| Ztrátový výkon při max. zatížení | 8.4 W |
| Max. zapínací proud | 24 A |
Technical Data (Technické údaje)
Digital Inputs (Digitální vstupy)
| Parametr | Hodnota |
|---|
| Digitální vstupy | 4 digitální vstupy |
| Logická 0 | 0 … 2.2 V |
| Nedefinované | 2.3 … 4.9 V |
| Logická 1 | 5 … 24 V |
| Vstupní odpor | 45 kΩ |
Použití jako frekvenční čítač
| Parametr | Hodnota |
|---|
| Frekvence | 1 … 500 Hz |
| Min. šířka pulsu | 2 ms |
| Přesnost | ±1 Hz |
Relay Outputs (Reléové výstupy)
| Parametr | Hodnota |
|---|
| Reléové výstupy | 2 digitální reléové výstupy, bezpotenciálový kontakt |
| Zatížení | 250 VAC 16 A při cosᵠ = 1 nebo 30 VDC 16 A |
| Poznámka | Zátěž > 12 A: nutný vodič 2.5 mm² / AWG12 |
Power reserve of internal clock (Rezerva vnitřních hodin)
| Parametr | Hodnota |
|---|
| Rezerva | 64 hodin |
Interfaces (Rozhraní)
Loxone Link
| Parametr | Hodnota |
|---|
| Link | Přepínatelný na Tree v softwaru |
| Kapacita | až 30 Extensions nebo 50 Tree zařízení |
| Max. délka linky | 500 m |
Loxone Tree
| Parametr | Hodnota |
|---|
| Tree | až 50 Tree zařízení |
| Max. délka | 500 m |
Loxone Tree Turbo
| Parametr | Hodnota |
|---|
| Tree Turbo | až 10 zařízení |
| Max. délka | 150 m |
Loxone Air
| Parametr | Hodnota |
|---|
| Kapacita | až 128 Air zařízení |
| Frekvence | 868 MHz (Evropa, 4 kanály, max. 15.1 mW e.r.p.) |
| 915 MHz (Region 2, 10 kanálů, max. 13.2 mW) |
Kompatibilní Loxone antény
| Anténa | Kód |
|---|
| SMA Stub Antenna 868 MHz | 000200 |
| SMA Rod Antenna 4dBi 868 MHz | 200151 |
| SMA Antenna 868 MHz | 200048 |
Ethernet
| Parametr | Hodnota |
|---|
| Ethernet | 100 Mbps, IPv4/IPv6, HTTPS, SSL/TLS, TCP/IP, Modbus TCP, UDP |
USB
| Parametr | Hodnota |
|---|
| USB | USB 2.0, Type A, max. 500 mA |
Ambient Conditions (Provozní podmínky)
| Parametr | Hodnota |
|---|
| Teplota | 0 … 50 °C / 32 … 122 °F |
| Vlhkost | max. 95 % relativní vlhkosti (nekondenzující) |
Music Playback (Přehrávání hudby)
Streaming (Streamování)
| Parametr | Podpora |
|---|
| Služby | AirPlay 2, Spotify, TuneIn, internetové streamovací služby, NAS |
Compatible USB Drives (Kompatibilní USB disky)
| Typ | Specifikace |
|---|
| USB Flash disky | FAT32/NTFS, jedna partition, max. 2 TB |
| USB HDD | FAT32/NTFS, jedna partition, max. 2 TB, max. příkon 500 mA |
Audio file types / Sample rate (Audio formáty / Vzorkovací frekvence)
| Formáty | Max. sample rate |
|---|
| MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG | až 192 kHz |
Connection Terminals (Připojovací svorky)
Terminal type (Typ svorek)
| Sekce | Typ |
|---|
| DC Supply, Link, Tree, Tree Turbo | DG220B; měď/hliník, pouze plný vodič |
| Digitální vstupy | FMC 0.5; měď/hliník, pouze plný vodič |
| Reléové výstupy | MSTB 2.5 HC |
Wire cross-section (Průřez vodičů)
| Sekce | Hodnota |
|---|
| DC Supply, Link, Tree, Tree Turbo | 0.28 … 0.8 mm² / AWG23 … 18 |
| Digitální vstupy | 0.14 … 0.5 mm² / AWG26 … 20 |
| Reléové výstupy | 0.2 … 2.5 mm² / AWG24 … 12 |
| Poznámka | Zátěž > 12 A: 2.5 mm² / AWG12 |
Stripping length (Délka odizolování)
| Sekce | Hodnota |
|---|
| DC Supply, Link, Tree, Tree Turbo | 5 … 6 mm / 0.2 … 0.24″ |
| Digitální vstupy | 7 mm / 0.28″ |
| Reléové výstupy | 7 mm / 0.28″ |
Tightening torque (Utahovací moment)
| Sekce | Hodnota |
|---|
| DC Supply, Link, Tree, Tree Turbo | – |
| Digitální vstupy | – |
| Reléové výstupy | 0.5 … 0.6 N·m / 0.37 … 0.44 lbf·ft |
Temperature resistance (Tepelná odolnost)
| Sekce | Hodnota |
|---|
| DC Supply, Link, Tree, Tree Turbo | -40 … 105 °C / -40 … 221 °F |
| Digitální vstupy | -40 … 70 °C / -40 … 158 °F |
| Reléové výstupy | -40 … 70 °C / -40 … 158 °F |
Connection Diagram (Schéma zapojení)
Product Characteristics (Vlastnosti produktu)
Mounting type (Typ montáže)
| Parametr | Hodnota |
|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
Colours (Barvy)
| Parametr | Hodnota |
|---|
| Barva | Zelená: RAL 6018 |
Finish (Povrch)
| Parametr | Hodnota |
|---|
| Povrch | Matný |
Weight & Dimensions (Hmotnost a rozměry)
| Parametr | Hodnota |
|---|
| Čistá hmotnost | 170 g |
| Celková hmotnost | 220 g |
| Rozměry produktu | 106.4 × 88 × 59 mm (L × W × H), 6 modulových jednotek |
| Rozměry balení | 122 × 116 × 63 mm |
Certifications & Standards (Certifikace a normy)
| Parametr | Hodnota |
|---|
| Typ provozu | Type 1 (UL 60730-1, CSA E 60730-1) |
| Jmenovité impulzní napětí | 4 kV (UL60730-1, max. výška 2000 m) |
| Stupeň znečištění | 2 |
| Softwarová třída | A |
Certifications (Certifikace)
| Certifikace |
|---|
| UL 60730-1 |
| CSA E60730-1 |
| IEC 60730-1 |
