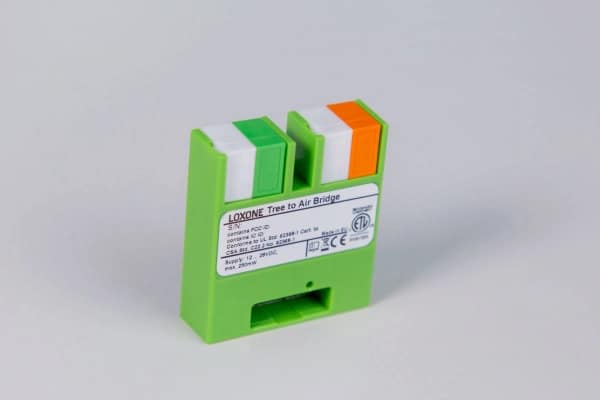

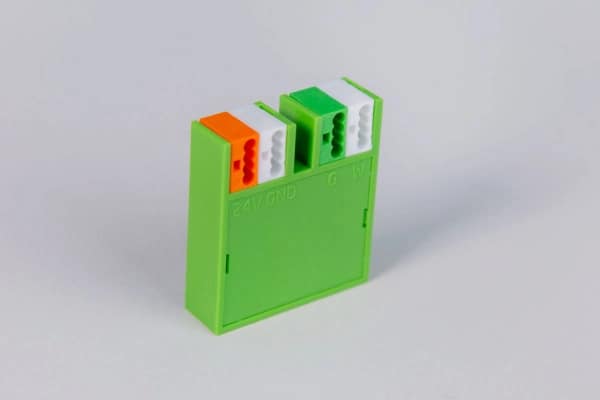

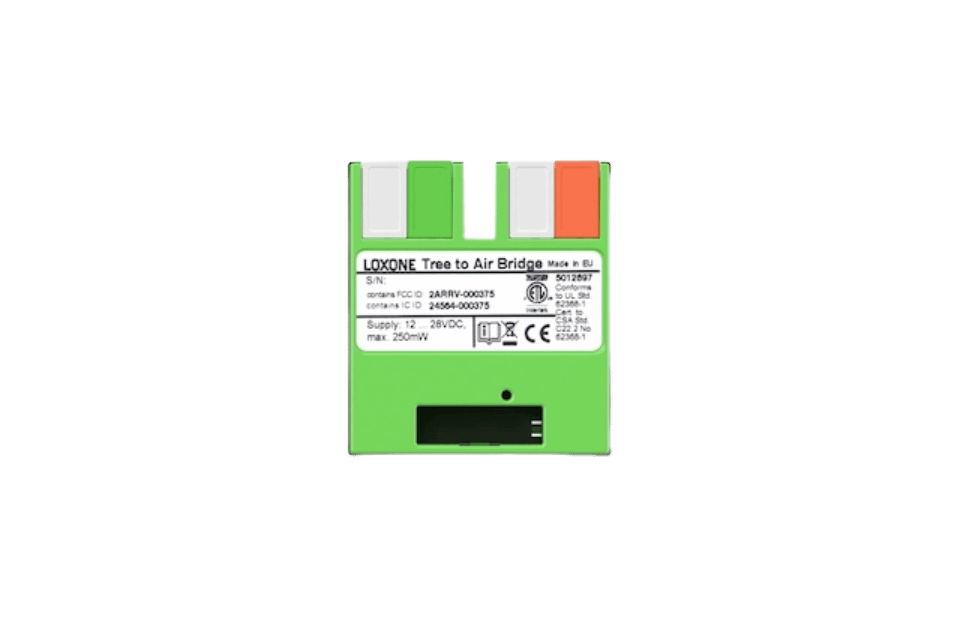

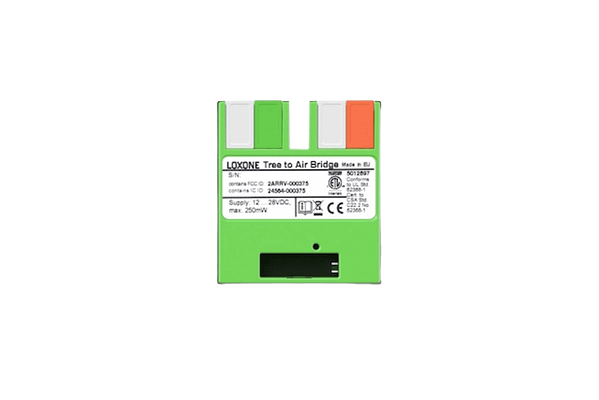

100451 - Tree to Air Bridge

Tree to Air Bridge

3 104,96 Kč

(cena včetně DPH)

Loxone Tree to Air Bridge umožňuje integraci široké škály zařízení vybavených technologií Loxone Air nebo rozšíření pokrytí bezdrátové sítě Loxone Air. Připojení je realizováno přes rozhraní Tree.

Vlastnosti:

  • Decentrální instalace, například do každé podomítkové krabice.
  • Flexibilní montáž na libovolnou větev Tree.
  • Podpora až 128 zařízení Loxone Air.
  • Integrovaná anténa Air.

Technické detaily:

Supply voltage:

12 … 28 VDC

Product dimensions:

38.3×34.3×10.5mm / 1.50×1.35×0.41” (LxWxH)

Dostupné na objednávku

Položka č. 100451 Kategorie Štítky , Značka:

Popis

Využijte Tree to Air Bridge decentralizovaně v rozlehlých komerčních projektech pro plošné pokrytí Loxone Air. Nebo rozšiřte stávající Tree instalaci o bezdrátovou technologii. Tree to Air Bridge lze navíc snadno a flexibilně namontovat do kterékoliv podomítkové krabice s Tree připojením.

Porovnání Air Base Extension a Tree to Air Bridge



Air Base Extension
Položka č. 100114		Tree to Air Bridge
Položka č. 100451
InstalaceDistribucePole / krabice pod omítku
Zařízení Air128až 128
PřipojeníLinkTree

Další informace

Hmotnost0,074 kg

Specifikace

Electrical Specifications (Elektrické specifikace)

Supply voltage (Napájecí napětí)

ParametrHodnota
Napájecí napětí12 … 28 VDC
Spotřeba energietyp. 0.17 W, max. 0.25 W
Ztrátový výkon při max. zatíženímax. 0.25 W

Radiation Pattern (Vyzařovací charakteristika)

Radiation Pattern

Drawing or Certification

Ambient Conditions (Provozní podmínky)

ParametrHodnota
Teplota-40 … 70 °C / -40 … 158 °F
Vlhkostmax. 95 % r. h. (nekondenzující)

Interfaces (Rozhraní)

Loxone Tree

ParametrHodnota
PřipojeníPřipojení k Loxone Miniserveru / Tree Extension

Loxone Air

ParametrHodnota
Frekvence (Evropa)868 MHz (SRD Band Europe), 4 kanály, max. výkon 15.1 mW e.r.p.
Frekvence (Region 2)915 MHz (ISM Band Region 2), 10 kanálů, max. výkon 13.2 mW

Connection Terminals (Připojovací svorky)

Wire cross-section (Průřez vodičů)

ParametrHodnota
Průřez vodičů0.25 … 0.8 mm² / AWG 23 … 18

Stripping length (Délka odizolování)

ParametrHodnota
Délka odizolování5 mm / 0.2″

Temperature resistance (Tepelná odolnost)

ParametrHodnota
Tepelná odolnost-40 … 105 °C / -40 … 221 °F

Connection Diagram (Schéma zapojení)

Drawing or Certification

Product Characteristics (Vlastnosti produktu)

Colours (Barvy)

ParametrHodnota
BarvaZelená: RAL 6018

Finish (Povrch)

ParametrHodnota
PovrchMatný

Weight & Dimensions (Hmotnost a rozměry)

ParametrHodnota
Čistá hmotnost63 g
Celková hmotnost74 g
Rozměry produktu38.3 × 34.3 × 10.5 mm (L × W × H)
Rozměry balení79 × 79 × 41 mm

Drawing or Certification

Certifications & Standards (Certifikace a normy)

Safety class (Třída ochrany)

ParametrHodnota
KrytíIP20

Certifikace a Kompatibilita

CE Certification.svg Intertek ETL_1.svg UKCA Certification.png

Obsah balení

  • 1x Tree to Air Bridge
  • 1x Informační příloha

Recenze

Zatím zde nejsou žádné recenze.

Pouze přihlášení uživatelé, kteří zakoupili tento produkt, mohou přidat hodnocení.

Související produkty

100124 Modbus Extension
Modbus Extension
100124

7 577,12 Kč

(cena včetně DPH)

,
Přidat do košíku
100395 - Nano 2 Relay Tree
Nano 2 Relay Tree
100395

2 913,29 Kč

(cena včetně DPH)

, ,
Přidat do košíku
100552 - Hörmann Air
Hörmann Air
100552

3 630,00 Kč

(cena včetně DPH)

Přidat do košíku
100555 - AC Control Air pro Mitsubishi Electric
AC Control Air pro Mitsubishi Electric
100555

6 655,00 Kč

(cena včetně DPH)

,
Přidat do košíku

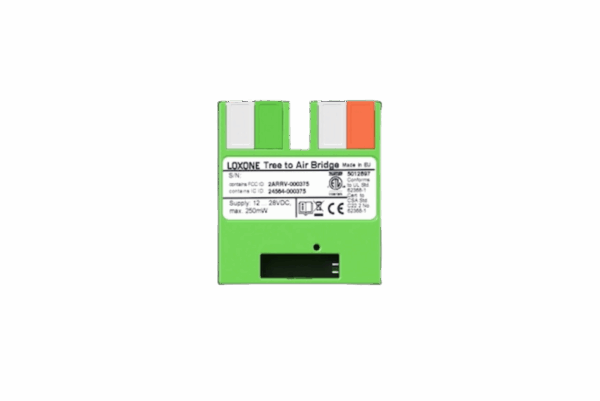

100451 - Tree to Air Bridge
