Popis

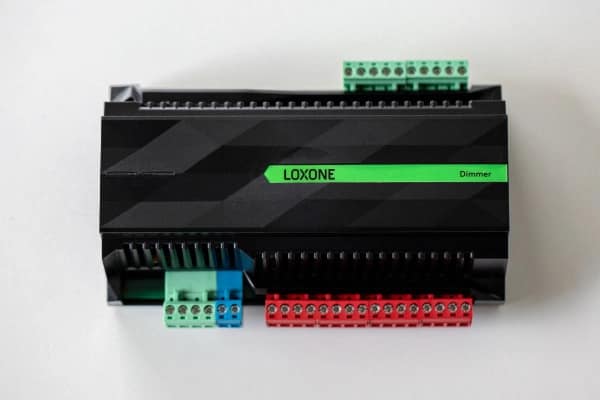

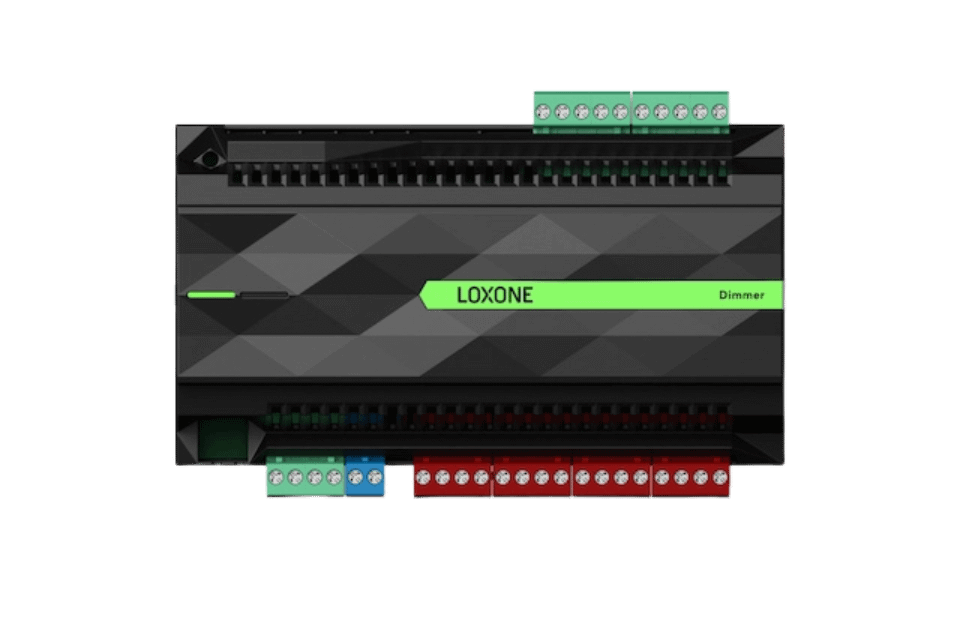

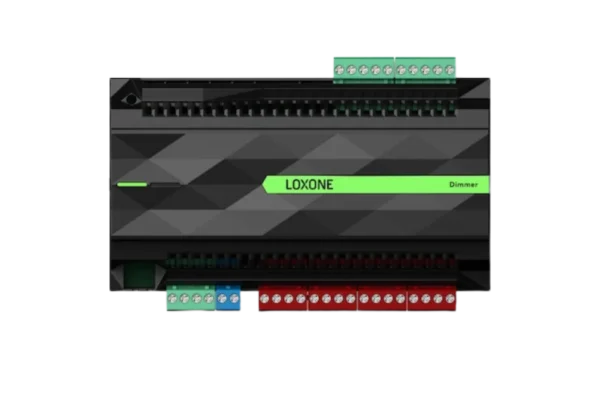

Dimmer Extension
S Loxone Dimmer Extension můžete stmívat jakákoliv běžná světla!
- rozšíření pro Váš inteligentní dům
- jednoduché stmívání osvětlení
- ovládání žárovek, halogenek nebo LED
- k dispozici 4 stmívatelné kanály
- 8 digitálních vstupů pro připojení tlačítek
Specifikace
Electrical Specifications (Elektrické specifikace)
Supply voltage (Napájecí napětí)
| Parametr | Hodnota |
|---|
| Napájecí napětí | 18 … 28 VDC |
| Spotřeba energie | typ. 0.33 W, max. 0.36 W |
| Ztrátový výkon při max. zatížení | 3.56 W |
Inputs (Vstupy)
Digital (8) – Digitální vstupy
| Parametr | Hodnota |
|---|
| Logická 0 | 0 … 4.5 VDC |
| Nedefinované | 4.5 … 5 VDC |
| Logická 1 | 5 … 24 VDC |
| Vstupní odpor | 100 kΩ |
Outputs (Výstupy)
Dimmable (4) – Stmívatelné výstupy
| Parametr | Hodnota |
|---|
| Typ | Fázové řízení (Leading / Trailing Edge) |
| Napájecí napětí | 220 … 240 VAC |
AQ1
| Zatížení | Hodnota |
|---|
| Rezistivní | 0 … 400 W |
| Kapacitní | 0 … 200 VA |
| Induktivní | 50 … 400 VA |
AQ2, AQ3, AQ4 (na kanál)
| Zatížení | Hodnota |
|---|
| Rezistivní | 0 … 210 W |
| Kapacitní | 0 … 105 VA |
| Induktivní | 50 … 210 VA |
Interfaces (Rozhraní)
Loxone Link
| Parametr | Hodnota |
|---|
| Připojení | Připojení k Miniserveru |
Ambient Conditions (Provozní podmínky)
| Parametr | Hodnota |
|---|
| Teplota | -10 … 50 °C / 14 … 122 °F |
| Vlhkost | max. 95 % relativní vlhkosti (nekondenzující) |
| Krytí | IP20 |
Connection Terminals (Připojovací svorky)
Wire cross-section (Průřez vodičů)
| Parametr | Hodnota |
|---|
| Průřez vodičů | 0.05 … 2.5 mm² / AWG 30 … 12 |
Stripping length (Délka odizolování)
| Parametr | Hodnota |
|---|
| Délka odizolování | 6 … 7.5 mm / 0.24 … 0.30″ |
Tightening torque (Utahovací moment)
| Parametr | Hodnota |
|---|
| Utahovací moment | 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft |
Temperature resistance (Tepelná odolnost)
| Parametr | Hodnota |
|---|
| IEC | min. 80 °C / 176 °F |
| UL | min. 75 °C / 167 °F |
Connection Diagram (Schéma zapojení)
(Překlad názvu — obsah nebyl dodán)
Product Characteristics (Vlastnosti produktu)
Mounting type (Typ montáže)
| Parametr | Hodnota |
|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
Colours (Barvy)
| Parametr | Hodnota |
|---|
| Barva | Černá: RAL 9005 |
Finish (Povrch)
| Parametr | Hodnota |
|---|
| Povrch | Matný |
Weight & Dimensions (Hmotnost a rozměry)
| Parametr | Hodnota |
|---|
| Čistá hmotnost | 353 g |
| Celková hmotnost | 424 g |
| Rozměry produktu | 158 × 88 × 59 mm (L × W × H) |
| Rozměry balení | 180 × 110 × 65 mm |
Certifications & Standards (Certifikace a normy)
| Parametr | Hodnota |
|---|
| Typ provozu | Type 1 (UL 60730-1, CSA E 60730-1) |
| Jmenovité impulzní napětí (stmívač) | 2.5 kV (UL 60730-1, max. výška 2000 m) |
| Stupeň znečištění | 2 |
| Softwarová třída | A |
Standards (Normy)
| Norma |
|---|
| UL 60730-1 |
| IEC 60730-1 |
Certifikace a kompatibilita
