6 062,10 Kč
(cena včetně DPH)
Loxone AI Extension nabízí 4 vstupy pro analogové napěťové signály (např. 0–10 V nebo digitální) a 4 analogové vstupy pro proudové signály (např. 0/4–20 mA).
Vlastnosti:
Technické detaily:
-25…0…25V Resolution: 0.02V Ri: 2.3MΩ when used digital: logic 0: 0 … 0.5V undefined: 0.6 … 1.5V logic 1: 1.6 … 28V
-30…0…30mA Resolution: 0.05mA Ri: 105Ω
Dostupné na objednávku
Představujeme AI Extension (kód produktu 100471) od společnosti Loxone – klíčový modul pro rozšíření funkčnostivašeho systému automatizace. Tento univerzální a kompaktní modul, vyvinutý speciálně pro projekty Loxone (včetně průmyslových aplikací), vám umožní snadno integrovat širokou škálu senzorů a snímačů do vašeho Miniserveru.
AI Extension přináší flexibilitu a přesnost měření pro vaše analogové signály.

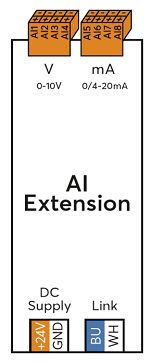

8 Analogových Vstupů v Kompaktním Provedení: Modul s šířkou pouhých 2 pozic na DIN liště nabízí celkem 8 nezávislých vstupů.
4× Analogové Napěťové Vstupy (0–10V): Ideální pro připojení senzorů teploty, vlhkosti nebo jiných zařízení s napěťovým výstupem. Tyto vstupy lze navíc použít i jako 4 digitální vstupy (24 VDC).
4× Analogové Proudové Vstupy (0/4–20mA): Zajišťují vysokou přesnost měření, a to i na delší vzdálenosti, což je zásadní zejména pro průmyslové projekty.
Vysoká Přesnost: Zaručuje spolehlivé a přesné měření signálů (např. rozlišení 0,02V pro napětí a 0,05mA pro proud).
Univerzální Použití: Integrujte libovolné senzory s výstupy 0–10V nebo 0/4–20mA, čímž rozšíříte možnosti monitorování a řízení ve vašem projektu.
Snadná Integrace: Připojení k Loxone Miniserveru probíhá standardně přes sběrnici Loxone Link.
Galvanické Oddělení: Vstupy jsou galvanicky odděleny od napájení Extensionu, což zvyšuje spolehlivost systému.
Loxone AI Extension je perfektní volbou pro každého, kdo potřebuje rozšířit počet analogových vstupů ve svém systému:
Chytré Domy a Budovy: Připojení dalších senzorů prostředí, měřičů či jiných analogových čidel.
Průmyslová Automatizace: Využití přesných proudových smyček (4–20mA) pro spolehlivý sběr dat z průmyslových čidel a procesů.
Získejte maximální kontrolu a flexibilitu ve vašem projektu Loxone s tímto výkonným a individuálně použitelným AI Extension.
| Hmotnost | 0,092 kg |
|---|
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 9 … 28 VDC |
| Spotřeba energie | typ. 0.10 W |
| Ztrátový výkon při max. zatížení | 0.58 W |
| Parametr | Hodnota |
|---|---|
| Signál | DC napěťové signály (diferenciální) |
| Rozsah | -25 … 0 … 25 V |
| Rozlišení | 0.02 V |
| Vstupní odpor | 2.3 MΩ |
Při použití jako digitální vstupy
| Parametr | Hodnota |
|---|---|
| Logická 0 | 0 … 0.5 V |
| Nedefinované | 0.6 … 1.5 V |
| Logická 1 | 1.6 … 28 V |
| Parametr | Hodnota |
|---|---|
| Signál | DC proudové signály (pasivní) |
| Rozsah | -30 … 0 … 30 mA |
| Rozlišení | 0.05 mA |
| Vstupní odpor | 105 Ω |
| Parametr | Hodnota |
|---|---|
| Připojení | Připojení k Miniserveru |
| Parametr | Hodnota |
|---|---|
| Teplota | -40 … 70 °C / -40 … 158 °F |
| Vlhkost | max. 95 % relativní vlhkosti (nekondenzující) |
| Krytí | IP20 |
| Sekce | Typ |
|---|---|
| 24 VDC & Loxone Link | DG220B |
| Inputs (vstupy) | – |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 0.25 … 0.8 mm² / AWG 23 … 18 |
| Inputs | 0.14 … 0.5 mm² / AWG 26 … 20 |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 5 mm / 0.2″ |
| Inputs | 7 mm / 0.28″ |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | -40 … 105 °C / -40 … 221 °F |
| Inputs | -40 … 70 °C / -40 … 158 °F |
| Parametr | Hodnota |
|---|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
| Parametr | Hodnota |
|---|---|
| Barva | Černá: RAL 9005 |
| Parametr | Hodnota |
|---|---|
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 57 g |
| Celková hmotnost | 92 g |
| Rozměry produktu | 88 × 35.4 × 57 mm (L × W × H), 2 modulové jednotky |
| Rozměry balení | 121 × 38 × 62 mm |
