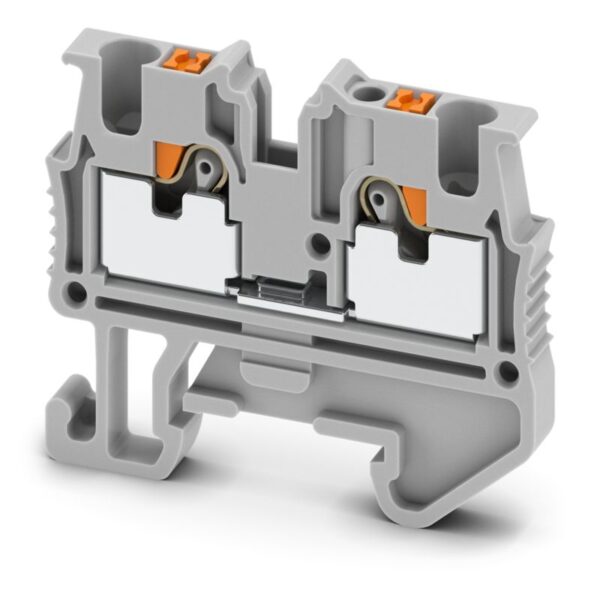

Svorka řadová průchozí mini MPT 1,5/S Push-in 1,5 mm², lišta NS 15, šedá
Phoenix Contact

Svorka řadová průchozí mini MPT 1,5/S Push-in 1,5 mm², lišta NS 15, šedá

Kód MPT 1,5/SEAN 4046356768719
SklademOdesíláme do 48 h – orientačně do úterý 13. 10.Jde o orientační dobu expedice, nikoli o garantovaný termín doručení.
18,15 Kč/ ks15,00 Kč bez DPH

Skladem

ks
Dokumenty ke stažení

Doprava od 70 Kč · zdarma od 10 000 Kč · osobní odběr Svémyslice zdarma

Platba převodem, kartou nebo dobírkou · Doprava a platba

🏢Nakupujete pro firmu? Velkoobchodní ceny po registraci firemního účtu – schválení do 1 pracovního dne.Registrovat účet Více o B2B

Technické parametry

Typminiaturní průchozí svorka, připojení Push-in
Jmenovité napětí500 V
Jmenovitý proud17,5 A
Jmenovitý průřez1,5 mm²
Průřez vodiče tuhý0,14 … 1,5 mm²
Průřez vodiče ohebný0,14 … 1,5 mm²
Ohebný s dutinkou (bez / s plastovou objímkou)0,14 … 1,5 mm² / 0,14 … 1 mm²
Délka odizolování8 … 10 mm
Počet přípojek2
Kategorie přepětí / stupeň znečištěníIII / 3
Jmenovité rázové napětí6 kV
Šířka × výška × hloubka na NS 153,5 × 33,55 × 28,1 mm
Barvašedá (RAL 7042)
Izolační materiálPA, UL 94 V0
Teplota okolí (provoz)-60 … 110 °C
Montážlišta NS 15
NormaIEC 60947-7-1
Propojovací můstkyFBS …-3,5 (rozteč 3,5 mm)
Hmotnost0,003 kg

Údaje podle podkladů výrobce, ověřeno 28. 9. 2026.

Popis a použití

Použití

Miniaturní průchozí řadová svorka Phoenix Contact MPT 1,5/S (objednací číslo 3248100) pro montáž na úzkou DIN lištu NS 15 (15 mm). Díky šířce jen 3,5 mm šetří místo v malých rozvodnicích, ovládacích skříňkách a přístrojích. Tuhé vodiče a vodiče s dutinkou se připojují zasunutím (Push-in), bez nářadí.

  • Typ: průchozí svorka, 1 patro, 2 přípojky, 1 potenciál
  • Připojení: Push-in
  • Jmenovité napětí: 500 V (IEC), 300 V (UL/CSA)
  • Jmenovitý proud: 17,5 A (IEC), 15 A (UL/CSA)
  • Jmenovitý průřez: 1,5 mm²
  • Průřez vodiče tuhého i ohebného: 0,14–1,5 mm² (AWG 26–14)
  • Ohebný vodič s dutinkou s plastovým límcem: 0,14–1 mm²
  • Délka odizolování: 8–10 mm
  • Rozměry: šířka 3,5 mm, výška 33,55 mm, délka 33,55 mm
  • Montáž: DIN lišta NS 15
  • Barva: šedá, materiál PA, UL 94 V0
  • Provozní teplota: −60 až 105 °C
  • Norma: IEC 60947-7-1
  • Objednací číslo výrobce: 3248100, EAN 4046356768719

Příslušenství: svorky se propojují můstky řady FBS s roztečí 3,5 mm (FBS 2-3,5 až FBS 20-3,5). Můstky FBS …-5 s roztečí 5,2 mm do této svorky nepasují.
