7 577,12 Kč
(cena včetně DPH)
Loxone Modbus Extension umožňuje integraci zařízení s rozhraním Modbus RTU, jako jsou plynoměry, elektroměry, vodoměry nebo energetické měřiče. Umožňuje tak zaznamenávat data o spotřebě pro inteligentní energetický management.
Vlastnosti:
Technické detaily:
9 … 28 VDC
Dostupné na objednávku
Položka č.: 100124

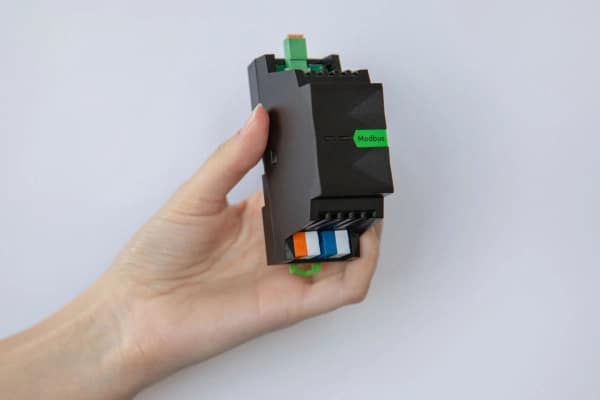

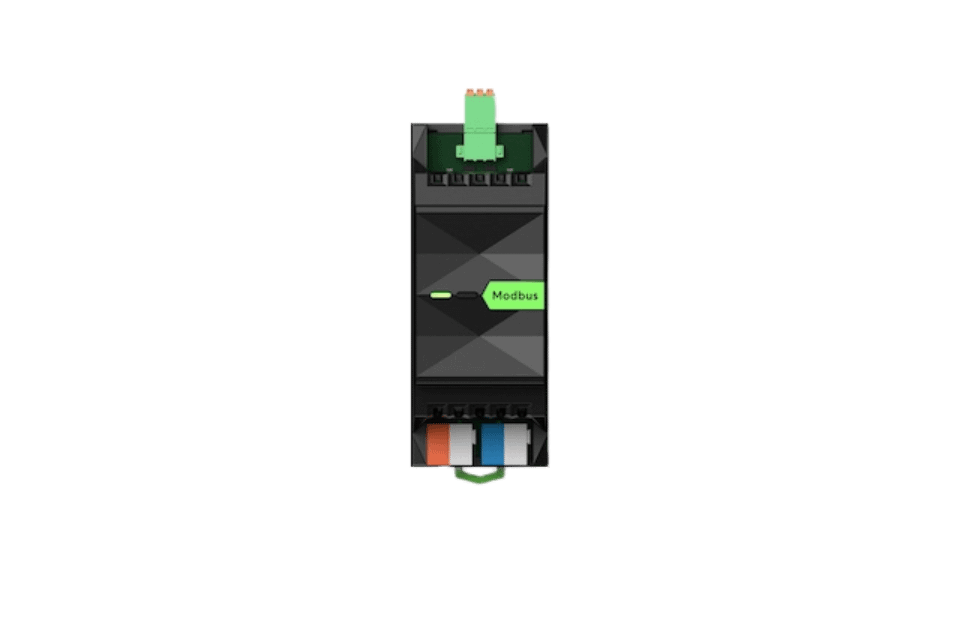

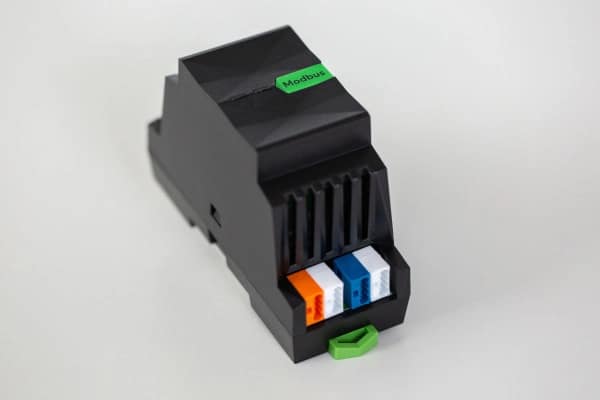

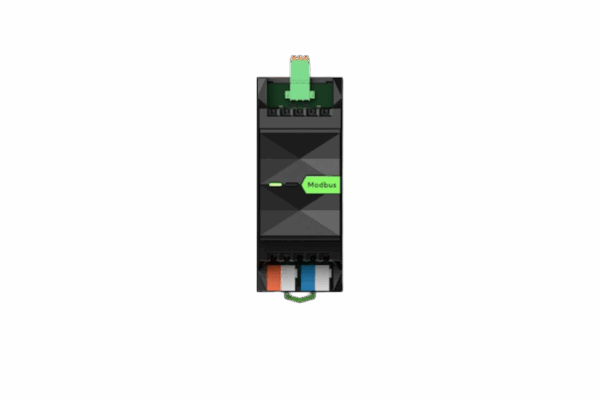

Modbus Extension je klíčový rozšiřující modul, který vašemu Miniserveru umožňuje stát se plnohodnotným masterem pro komunikaci prostřednictvím průmyslového standardního protokolu Modbus. Tento protokol je celosvětově uznávaný pro svou spolehlivost a jednoduchost, a je klíčový pro integraci zařízení třetích stran do inteligentních systémů.
Modul podporuje komunikaci Modbus RTU (RS485), což zajišťuje robustní a galvanicky oddělené sériové propojení na velké vzdálenosti. Jedná se o nezbytný nástroj pro komplexní projekty, které vyžadují propojení s VZT jednotkami, měřiči spotřeby, frekvenčními měniči, termostaty a dalšími specializovanými zařízeními.
Protokolová Kompatibilita: Podpora standardu Modbus RTU přes fyzické rozhraní RS485.
Galvanické Oddělení: Zajišťuje elektrickou izolaci mezi Miniserverem a Modbus sběrnicí, což chrání systém před zemními smyčkami a napěťovými špičkami.
Vysoká Rychlost Přenosu: Podpora přenosových rychlostí až do 115.200 Baud, s automatickou detekcí a konfigurací parity.
Neomezená Integrace: Umožňuje Miniserveru fungovat jako Modbus Master, což dává plnou kontrolu nad čtením a zápisem datových registrů (Holding, Input, Coil, Discrete Input) u slave zařízení.
Montáž na DIN lištu: Standardní kompaktní provedení pro instalaci do rozvaděče.
Modbus Extension je nezbytný pro:
Integraci Měření: Napojení na elektroměry, vodoměry a kalorimetry s výstupem Modbus pro detailní monitoring spotřeby.
Řízení VZT a Topení: Komunikace s profesionálními topnými systémy, VZT jednotkami a tepelnými čerpadly.
Průmyslovou Automatizaci: Propojení s PLC, frekvenčními měniči a jinými průmyslovými komponenty.
Modbus Extension je most, který propojuje váš systém s rozsáhlým ekosystémem spolehlivých průmyslových zařízení.
| Hmotnost | 0,085 kg |
|---|
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 9 … 28 VDC |
| Spotřeba energie | typ. 0.19 W |
| Ztrátový výkon při max. zatížení | 0.60 W |
| Parametr | Hodnota |
|---|---|
| Připojení | Připojení k Miniserveru |
| Parametr | Hodnota |
|---|---|
| Max. zařízení / senzorů | 32 zařízení / 253 senzorů |
| Max. délka kabelu | 1200 m |
| Komunikace | Nastavitelný baud rate a parita |
| Datové typy | 16bit & 32bit |
| Rychlost dotazování (polling) | až na 1 s (0.1 s) |
| Parametr | Hodnota |
|---|---|
| Teplota | -40 … 70 °C / -40 … 158 °F |
| Vlhkost | max. 95 % relativní vlhkosti (nekondenzující) |
| Krytí | IP20 |
| Sekce | Typ |
|---|---|

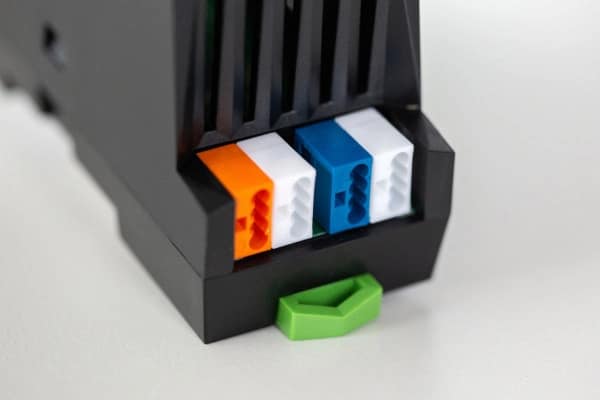

| 24 VDC & Loxone Link | DG220B |
| Interface (Modbus RTU) | – |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 0.25 … 0.8 mm² / AWG 23 … 18 |
| Interface | 0.14 … 0.5 mm² / AWG 26 … 20 |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 5 mm / 0.2″ |
| Interface | 7 mm / 0.28″ |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | -40 … 105 °C / -40 … 221 °F |
| Interface | -40 … 70 °C / -40 … 158 °F |
| Parametr | Hodnota |
|---|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
| Parametr | Hodnota |
|---|---|
| Barva | Černá: RAL 9005 |
| Parametr | Hodnota |
|---|---|
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 65 g |
| Celková hmotnost | 85 g |
| Rozměry produktu | 88 × 35.4 × 57 mm (L × W × H), 2 modulové jednotky |
| Rozměry balení | 121 × 38 × 62 mm |
| Certifikace |
|---|
| UL 62368-1 |
| CSA C22.2#62368-1 |
