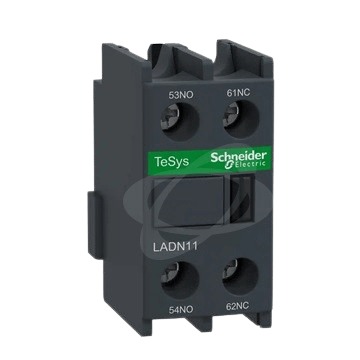

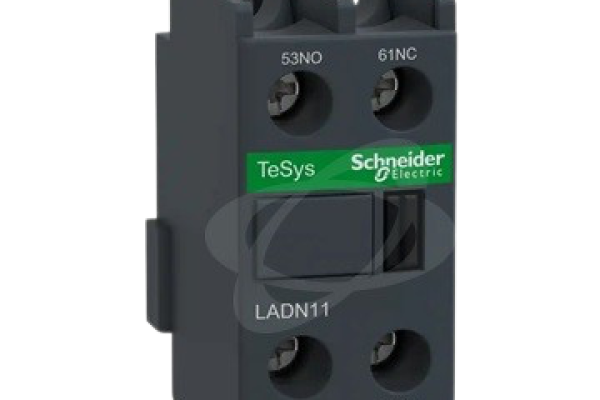

Kontakt pomocný LADN11 čelní 1Z + 1V

Popis

TeSys D – blok pomocných kontaktů – pro stykače LC1D – LC1F a CAD. Poskytuje kontakty 1Z+1V (certifikováno V) dimenzované až na 10A/690V AC, připojení šroubovými svorkami. Nacvakávací čelní montáž zajišťuje vysokou spolehlivost a odolnost. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).

LADN11 – Blok pomocných kontaktů, šroubové svorky

• Řada: TeSys
• Typ produktu nebo součásti: Pomocný blok kontaktu
• Kompatibilita: CR1F
• Funkce pomocných kontaktů: Bez čas. zpoždění (mžiková)
• Složení kontaktů: 1 Z + 1 V
• Montážní poloha: Čelní
• [Ui] jmenovité izolační napětí:
  • 690 V – vyhovuje IEC 60947-5-1
  • 600 V – certifikace CSA
  • 600 V – certifikace UL
• [Ue] jmenovité pracovní napětí: 690 V AC 25…400 Hz
• [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C
• Irms jmen.zapínací proud:
  • 140 A při <= 690 V AC vyhovuje IEC 60947-5-1
  • 250 A při <= 690 V DC vyhovuje IEC 60947-5-1   provozního proudu pro Ue <= 690 V
• Minimální spínací proud: 5 mA
• Minimální spínané napětí: 17 V
