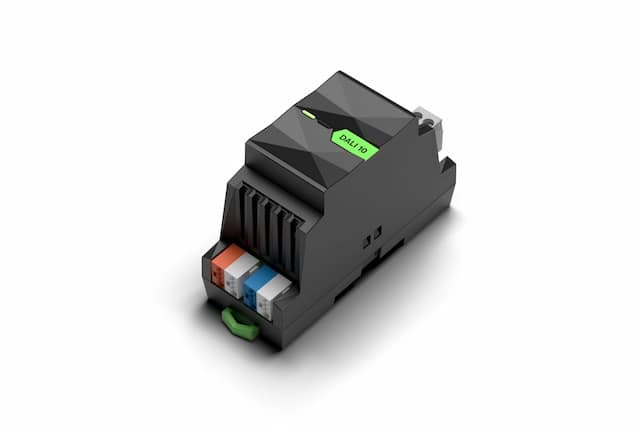

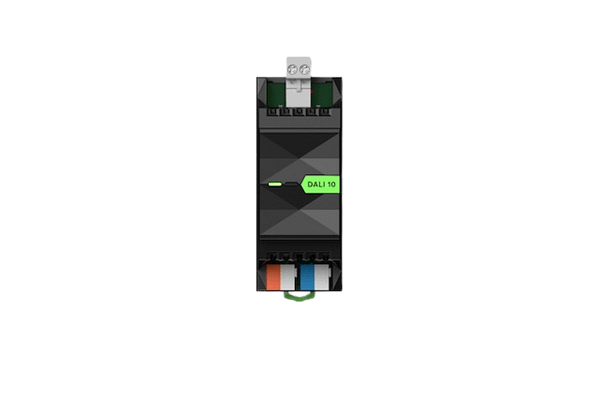

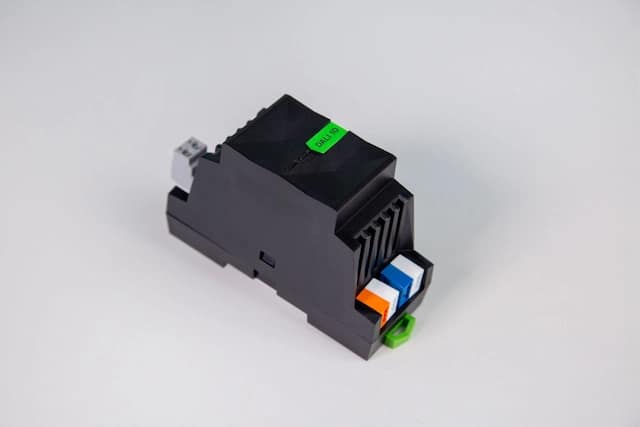

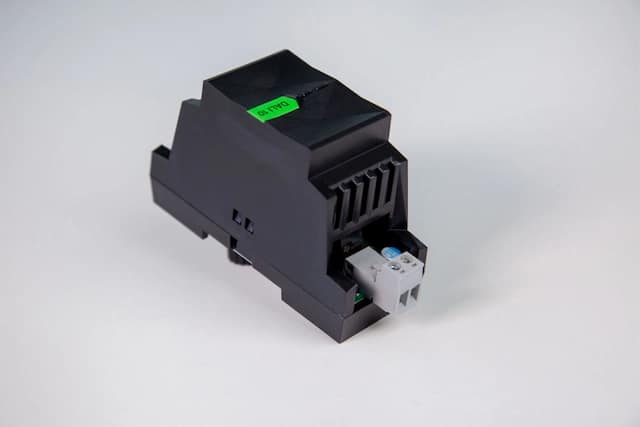

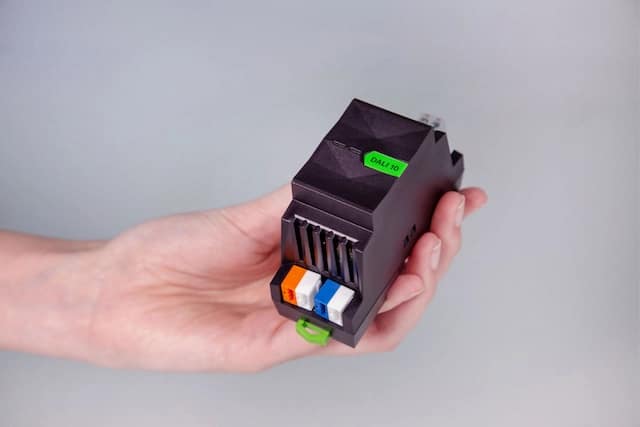

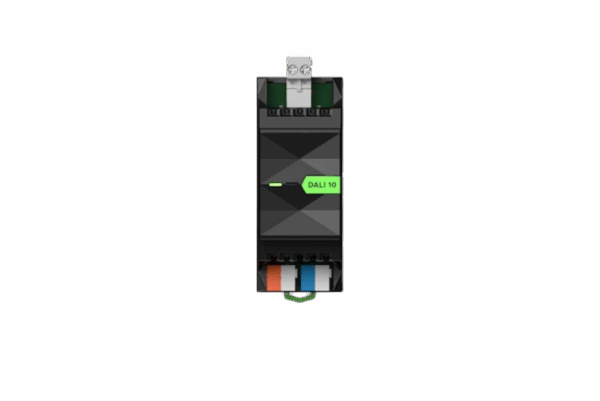

DALI Extension for 10 Devices

6 050,00

(cena včetně DPH)

DALI je standardizované kabelové rozhraní pro osvětlení, na které vsází mnoho výrobců svítidel. Prvek Loxone DALI Extension for 10 Devices integruje tyto produkty do ekosystému Loxone a je schopen ovládat až 10 zařízení DALI.

Features:

  • Až 10 zařízení DALI / 16 skupin.
  • Délka kabelu až 300 m.
  • Podporuje typy zařízení DALI 0-8.
  • Podporuje typy instancí DALI-2 1-4.
  • Integrovaný napájecí zdroj.
  • Jednoduchá a ucelená konfigurace v Loxone Configu.
  • Certifikace DALI-2 (podpora senzorů a svítidel DALI-2, bez podpory senzorů DALI).

Technické detaily:

Supply voltage:
12 … 28VDC
DALI:

DALI devices: max. 10 devices / 16 groups

DALI types: supported DALI device types: 0-8; supported DALI-2 instance types: 1-4

Bus length: max. 300m / 985ft at 1.5mm²

Bus topologies: Bus, Line, Star, Tree

Bus voltage: High: 16V, Low: 0V (typ.)

Bus supply: guaranteed: 240mA; max. 250mA

Dostupné na objednávku

Položka č. 100623 Kategorie , Štítky , , , Značka:

Popis

Rozšiřte možnosti vašeho systému o DALI Extension for 10 devices.

Tento modul slouží k řízení a komunikaci až s 10 samostatnými DALI předřadníky nebo ovladači. Umožňuje plnohodnotné ovládání a stmívání svítidel ve velkých komerčních prostorech nebo rozsáhlých projektech. Díky podpoře 10 DALI zařízení získáte maximální flexibilitu pro komplexní osvětlovací scény a efektivní správu celé instalace.

Další informace

Hmotnost 0,087 kg

Specifikace

Electrical Specifications (Elektrické specifikace)

Supply voltage (Napájecí napětí)

Parametr Hodnota
Napájecí napětí 12 … 28 VDC
Spotřeba energie typ. 0.4 W (bez zátěže sběrnice)
Max. spotřeba 5.4 W (včetně 250 mA zátěže sběrnice)
Ztrátový výkon při max. zatížení 1.4 W (při 250 mA zátěži sběrnice)

Interfaces (Rozhraní)

Loxone Link

Parametr Hodnota
Připojení Připojení k Miniserveru

DALI

Parametr Hodnota
Max. počet zařízení max. 10 zařízení / 16 skupin
Podporované typy DALI typy 0–8; DALI-2 instance typy 1–4
Max. délka sběrnice max. 300 m / 985 ft při 1.5 mm²
Topologie sběrnice Bus, Line, Star, Tree
Napětí sběrnice High: 16 V, Low: 0 V (typ.)
Napájení sběrnice garantováno 240 mA; maximum 250 mA

Ambient Conditions (Provozní podmínky)

Parametr Hodnota
Teplota -40 … 55 °C / -40 … 131 °F
Vlhkost max. 95 % relativní vlhkosti (nekondenzující)
Krytí IP20

Connection Terminals (Připojovací svorky)

Terminal type (Typ svorek)

Sekce Typ
24 VDC & Loxone Link DG220B
Interface (DALI) MSTB2.5

Wire cross-section (Průřez vodičů)

Sekce Hodnota
24 VDC & Loxone Link 0.28 … 0.8 mm² / AWG 23 … 18
Interface (DALI) 0.25 … 2.5 mm² / AWG 24 … 12

Stripping length (Délka odizolování)

Sekce Hodnota
24 VDC & Loxone Link 5 … 6 mm / 0.2 … 0.24″
Interface (DALI) 7 mm / 0.28″

Temperature resistance (Tepelná odolnost)

Sekce Hodnota
24 VDC & Loxone Link -40 … 105 °C / -40 … 221 °F
Interface (DALI) -40 … 70 °C / -40 … 158 °F

Connection Diagram (Schéma zapojení)

Drawing or Certification


Product Characteristics (Vlastnosti produktu)

Mounting type (Typ montáže)

Parametr Hodnota
Montáž DIN lišta dle EN 50022, 35 mm

Colours (Barvy)

Parametr Hodnota
Barva Černá: RAL 9005

Finish (Povrch)

Parametr Hodnota
Povrch Matný

Weight & Dimensions (Hmotnost a rozměry)

Parametr Hodnota
Čistá hmotnost 68 g
Celková hmotnost 87 g
Rozměry produktu 88 × 35.4 × 57 mm (L × W × H), 2 modulové jednotky
Rozměry balení 121 × 38 × 62 mm

Drawing or Certification


Certifications & Standards (Certifikace a normy)

Standards (Normy)

Norma
IEC 62368-1:2018
UL 62368-1:2019 Ed.3
CSA C22.2#62368-1:2019 Ed.3

Certifikace a Kompatibilita

CE Certification.svgUKCA Certification.pngIntertek ETL_1.svgDali-2 Certification.svg

Obsah balení

  • 1x DALI Extension for 10 Devices
