6 025,80 Kč
(cena včetně DPH)

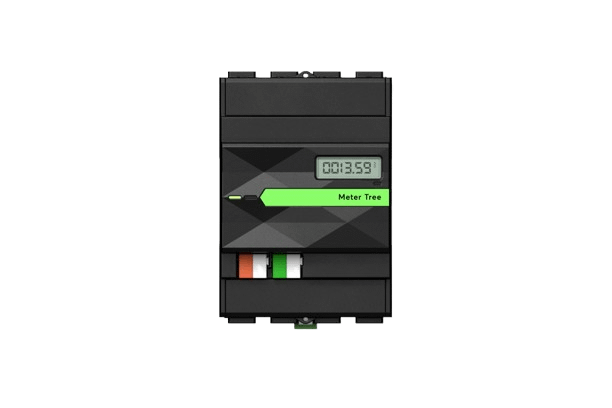

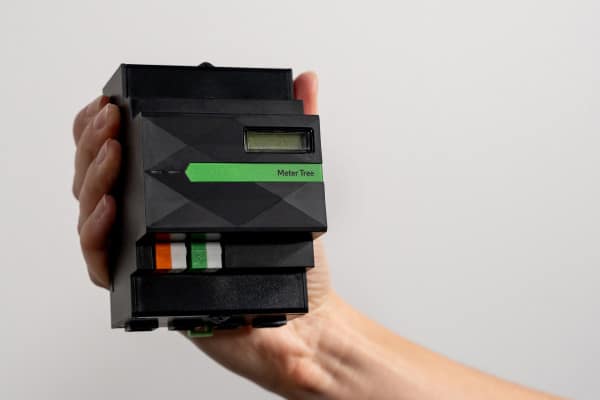

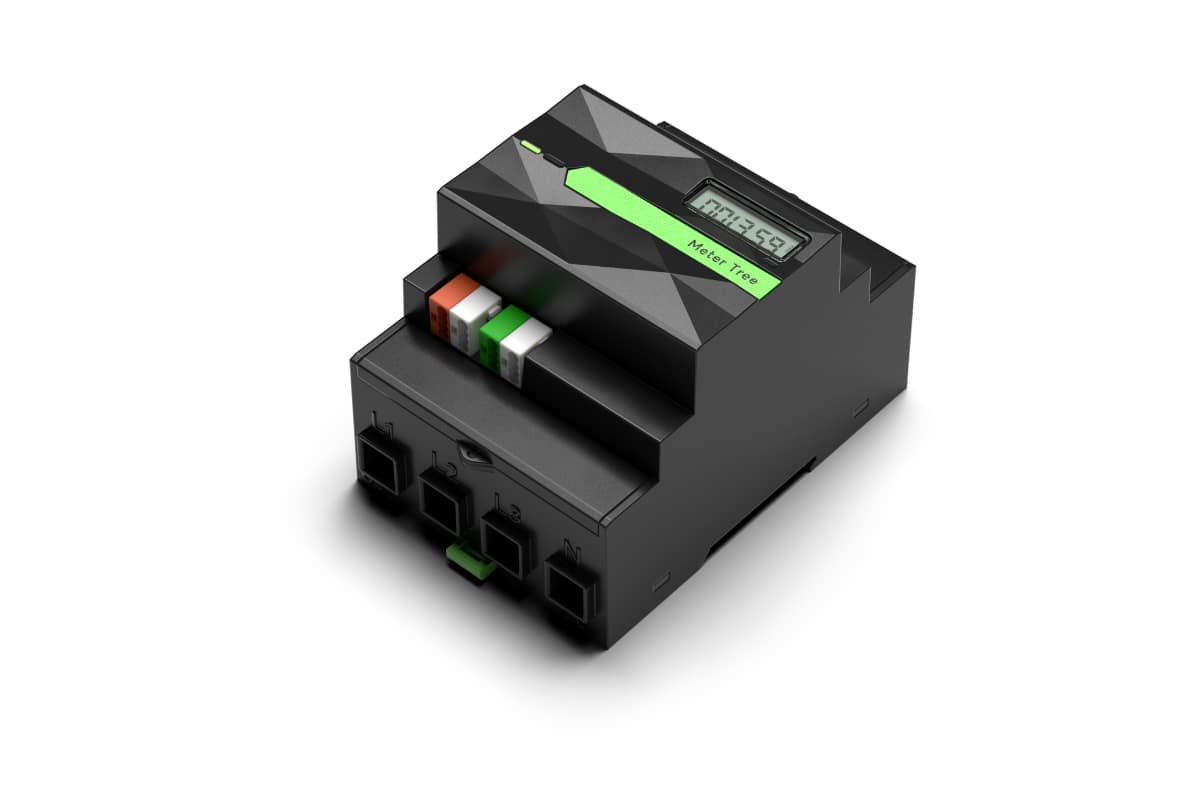

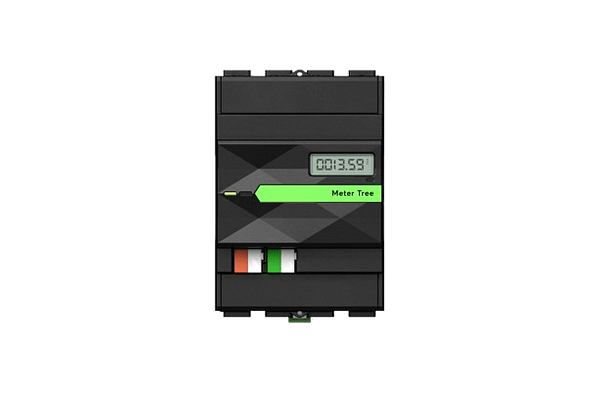

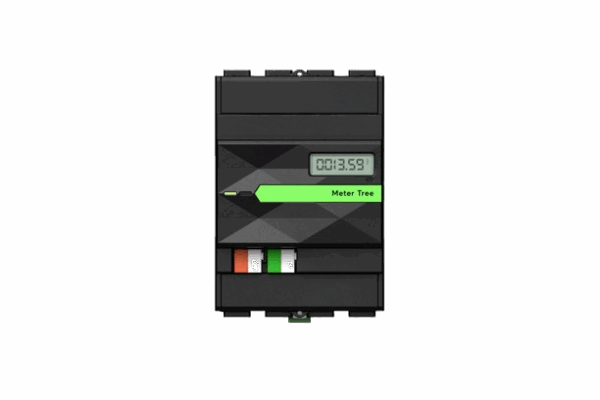

Loxone Elektroměr 3fázový Tree pro montáž na DIN lištu nabízí certifikaci MID a obousměrné měření energie až do 100 A. Naměřené hodnoty lze použít pro řízení energie, sběr dat o spotřebě a mnohem více.
Funkce:
Technické detaily:
Dostupné na objednávku
| Phase to Neutral Volts | Napětí mezi fází a nulou |
| Current | Proud |
| Active Power | Činný výkon |
| Meter Reading Consumption | Odečet spotřeby měřiče |
| Meter Reading Delivery | Odečet dodávky měřiče |
| Apparent Power | Zdánlivý výkon |
| Reactive Power | Jalový výkon |
| Meter Reading Reactive Power Consumption | Odečet jalové spotřeby měřiče |
| Meter Reading Reactive Power Delivery | Odečet jalové dodávky měřiče |
| Power Factor | Účiník |
| Phase Angle | Fázový posuv |
| Frequency | Frekvence |
| Hmotnost | 0,390 kg |
|---|
| Parametr | Hodnota |
|---|---|
| Napětí | 100 … 480 V, 50/60 Hz |
| Parametr | Hodnota |
|---|---|
| Proud | max. 100 A (na fázi) |
| Parametr | Hodnota |
|---|---|
| Spotřeba energie | 0.4 W |
| Parametr | Hodnota |
|---|---|
| Ztrátový výkon | 2 W na fázi (při 100 A) |
| Parametr | Hodnota |
|---|---|
| Rozsah | 0.01 … 99.9 kW / kVAr / kVA |
| Přesnost | ± 1 % |
| Parametr | Hodnota |
|---|---|
| Rozsah | 0 … 999999 kWh / kVArh (spotřeba i dodávka) |
| Přesnost | Class 1 IEC 62053, Class B EN 50470 |
| Parametr | Hodnota |
|---|---|
| Rozsah | 100 … 276 VAC |
| Přesnost | ± 0.5 % |
| Parametr | Hodnota |
|---|---|
| Rozsah | 0.05 … 100 A |
| Přesnost | ± 0.5 % |
| Parametr | Hodnota |
|---|---|
| Rozsah | 49 … 61 Hz |
| Přesnost | ± 0.2 % |
| Parametr | Hodnota |
|---|---|
| Un | 3 × 230 / 400 VAC, ± 20 % |
| Parametr | Hodnota |
|---|---|
| Imin | 0.5 A |
| Iref | 10 A |
| Imax | 100 A |
| Parametr | Hodnota |
|---|---|
| fn | 50 Hz, ± 2 % |
| Parametr | Hodnota |
|---|---|
| cos φ | 0.5 indukční … 0.8 kapacitní |
| Parametr | Hodnota |
|---|---|
| Třída přesnosti | Class B (2 %, @ +5 °C … +30 °C) |
| Parametr | Hodnota |
|---|---|
| Teplota | -40 … 70 °C |
| Vlhkost | max. 95 % r. h. (nekondenzující) |

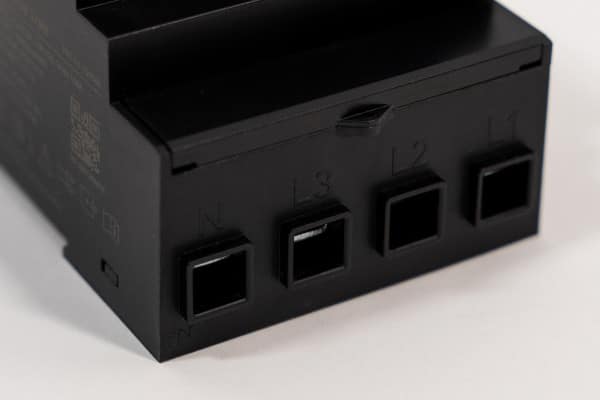

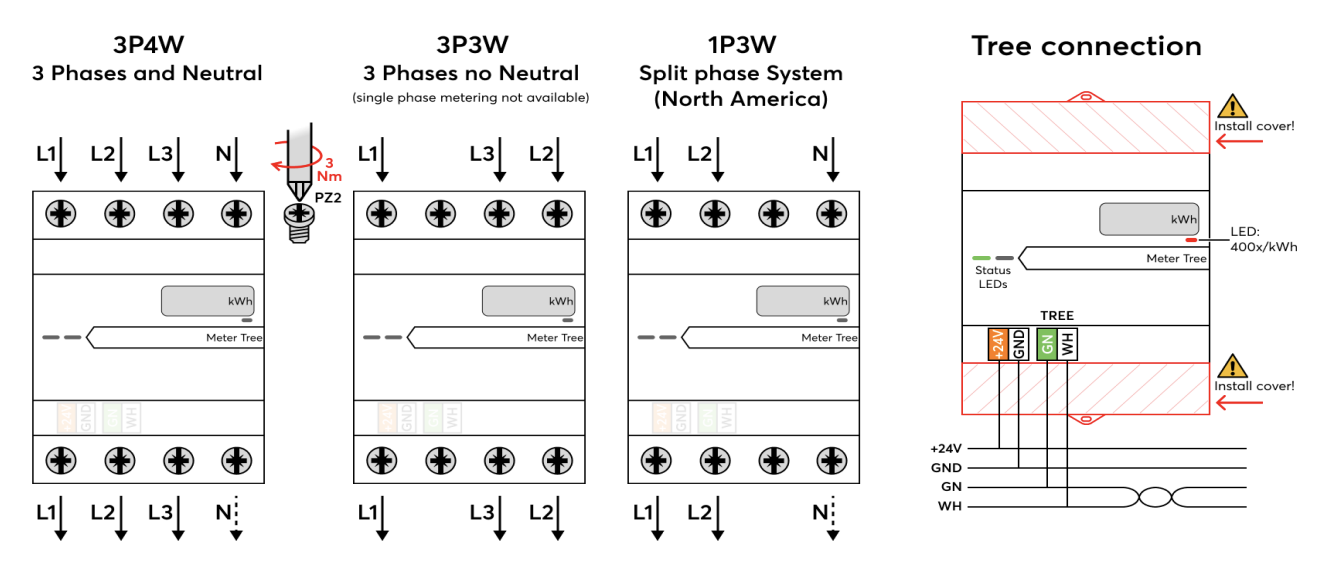

| Připojení | Průřez vodiče |
|---|---|
| AC mains | 1.5 … 25 mm² / AWG16 … 3 |
| 24 VDC & Loxone Tree | 0.28 … 0.8 mm² / AWG23 … 18 |
| Poznámka | Pro laněné vodiče jsou vyžadovány dutinky |
| Terminál | Délka odizolování |
|---|---|
| AC mains | 14 … 15 mm |
| 24 VDC & Loxone Tree | 5 … 6 mm |
| Terminál | Utahovací moment |
|---|---|
| AC mains | 3 N·m / 2.21 lbf·ft |
| 24 VDC & Tree | – |
| Terminál | Teplotní odolnost |
|---|---|
| AC mains | -40 … 70 °C |
| 24 VDC & Loxone Tree | -40 … 105 °C |
| Terminál | Nástroj |
|---|---|
| AC mains | Pozidriv 2 (PZ2) |
| 24 VDC & Tree | – |
| Parametr | Hodnota |
|---|---|

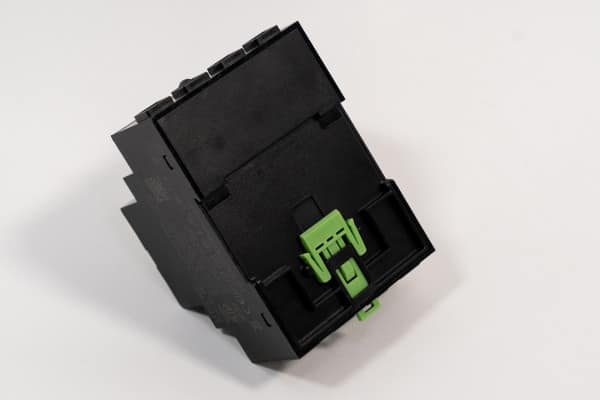

| Montáž | DIN lišta EN 50022, 35 mm |
| Parametr | Hodnota |
|---|---|
| Barva | Černá: RAL 9005 |
| Parametr | Hodnota |
|---|---|
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 352 g |
| Celková hmotnost | 390 g |

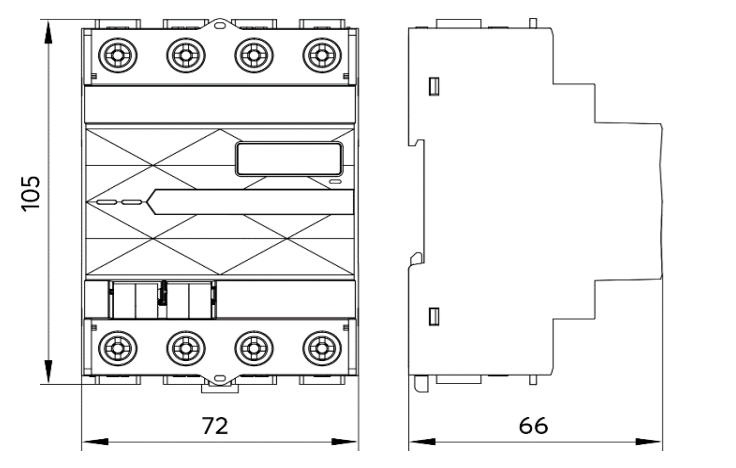

| Rozměry produktu | 72 × 105 × 66 mm (L × W × H), 4 moduly |
| Parametr | Hodnota |
|---|---|
| Velikost balení | 124 × 78 × 72 mm |
| Certifikace / Norma | Hodnota |
|---|---|
| Bezpečnostní třída | IP20 |
| ANSI C12.1 | Compliant |
| Accuracy | Class 0.5 |
