20 449,00 Kč
(cena včetně DPH)

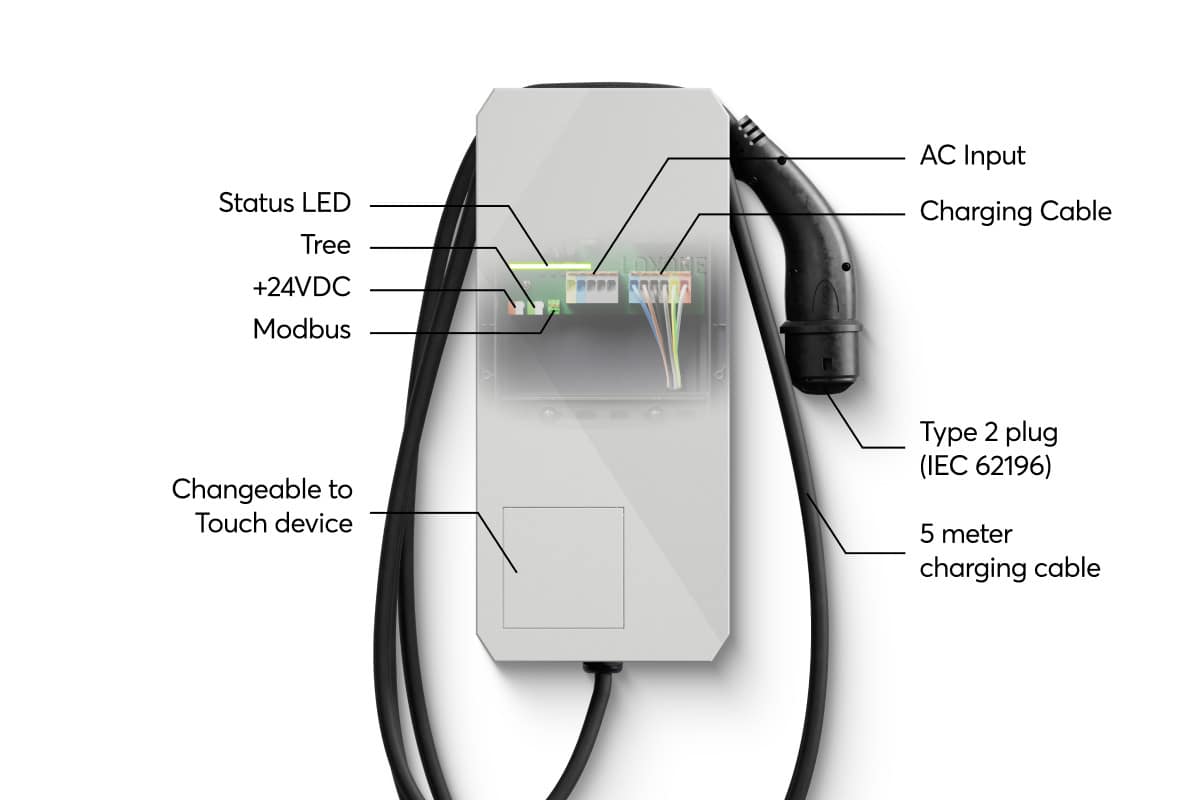

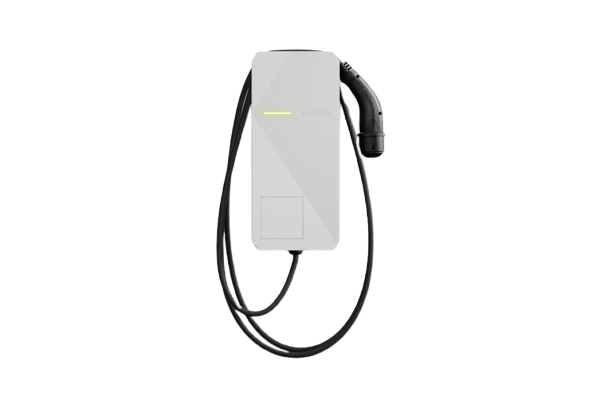

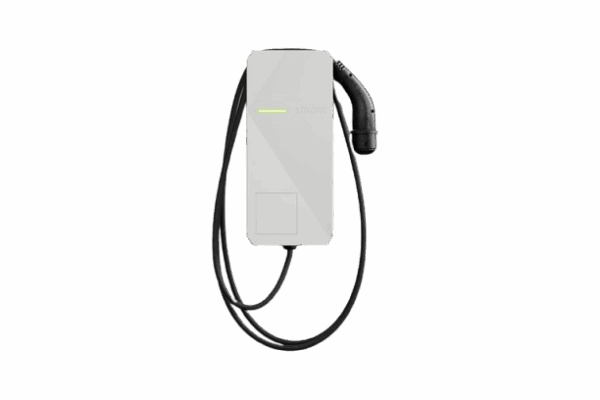

Loxone Wallbox 11kW 16A Tree umožňuje dynamické nabíjení od 1,38 kW do 11 kW pro elektromobily. Rozhraní Tree poskytuje veškerou svobodu pro efektivní řízení energie.
Funkce:
Technické detaily:
11kW (3 phase 16A)
3.7kW (1 phase 16A)
configurable from 1.38kW to 3.7/11kW
Type 2 plug (IEC 62196)
5 meter cable, 5×2.5mm² + 1×0.5mm²
max. 1 device
max. 3m wire length
adjustable baud rate & parity
data types: 16 & 32 bit
min. polling cycle: 0.1s/1s
430x190x130mm / 16.93×7.48×5.12″ (HxWxD)
Dostupné na objednávku
Dynamické tarify za elektřinu jsou stále běžnější a Miniserver zajišťuje, že se vaše auto nabíjí v nejlevnějších časech.
Příklad (4 hodiny nabíjení – 44 kWh):
Díky integrované DIN liště a rozhraní Modbus nebo Tree lze integrovat další komponenty pro další funkce:

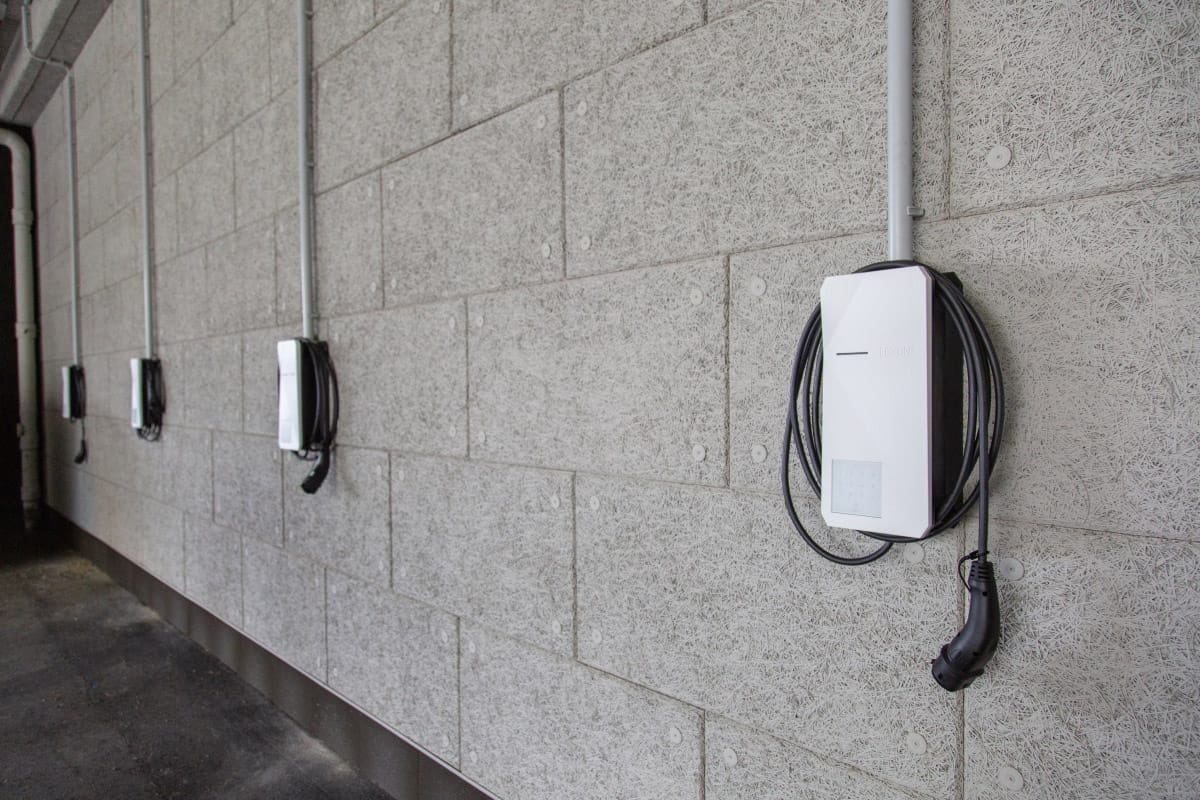

Ať už v domácnosti nebo v komerčním provozu, díky Zátěžovému manageru je váš přívod elektřiny spolehlivě chráněn.
Díky automatickému přepínání z jednofázového na třífázové nabíjení může být Wallbox aktivován už od 1,38 kW a dokonale tak využít přebytky z fotovoltaiky. Bez ohledu na to, zda máte jednu nebo více nabíjecích stanic – přebytek energie je vždy maximálně zužitkován.

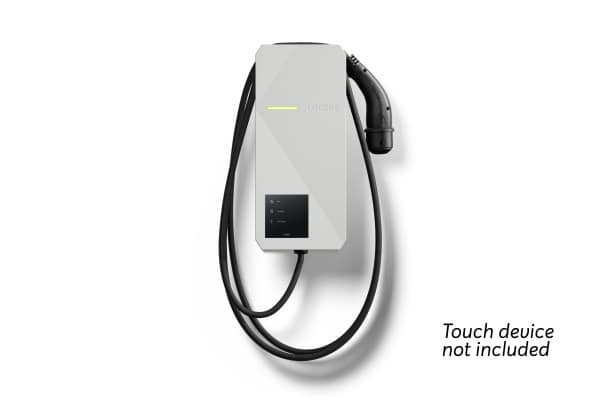

Loxone Wallbox v kombinaci s NFC Code Touch je od verze softwaru 15.1 kompatibilní s protokolem OCPP pro propojení nabíjecích stanic a jejich fakturačních systémů.
| Hmotnost | 4,8 kg |
|---|
| Kategorie | Hodnota |
|---|---|
| AC vstup (sítě) | 3 × 230/400 V nebo 1 × 230 V, 50–60 Hz |
| 24 V DC vstup | 18–24 V |
| Kategorie | Hodnota |
|---|---|
| AC vstup | 3× 16 A nebo 1× 16 A |
| 24 V DC vstup | max. 400 mA |
| Kategorie | Hodnota |
|---|---|
| AC vstup | – |
| 24 V DC vstup | Standby: 0.3 W • Nabíjení: 3 W |

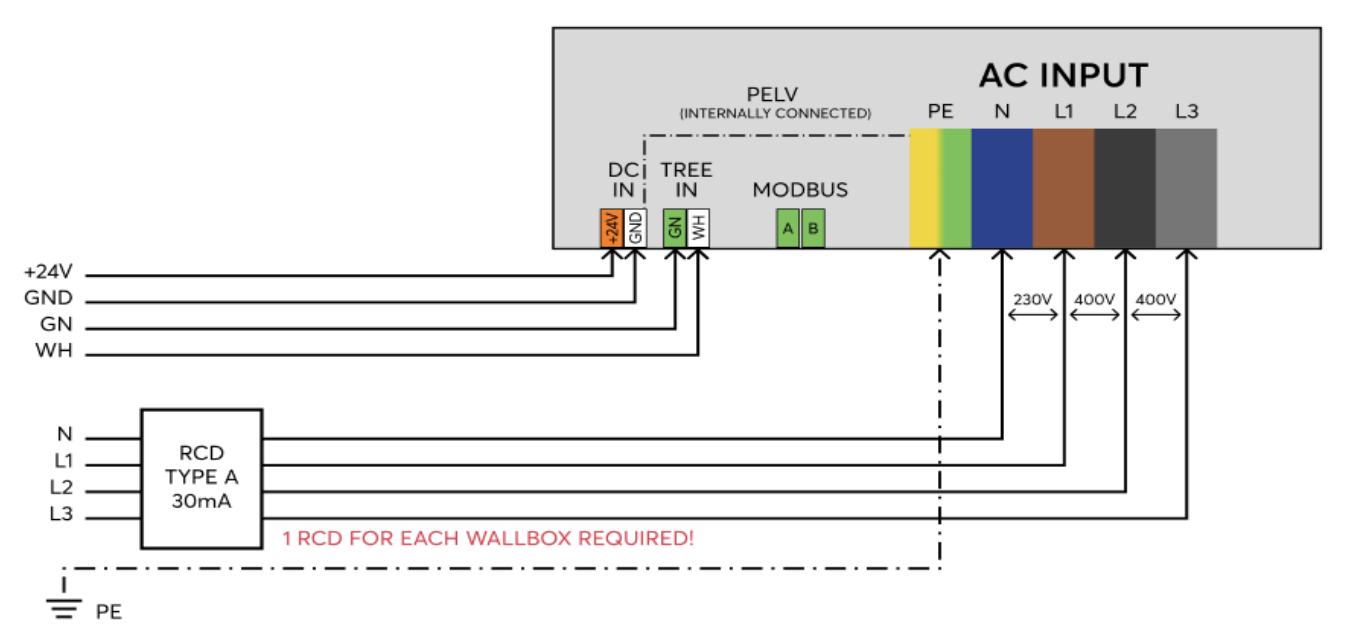

| Upozornění | Před každou wallbox je nutné instalovat proudový chránič typu A 30 mA! |
| Režim | Hodnota |
|---|---|
| Třífázově | 11 kW (3× 16 A) |
| Jednofázově | 3.7 kW (1× 16 A) |
| Konfigurovatelné rozmezí | 1.38 kW až 3.7/11 kW |
| Parametr | Hodnota |
|---|---|
| Charging Mode | Mode 3 (IEC 61851-1) |
| Parametr | Hodnota |
|---|---|
| RDC-MD | Vnitřní, DC 6 mA (IEC 62955) |
| Parametr | Hodnota |
|---|---|
| Typ | Type 2 plug (IEC 62196) |
| Délka | 5 m |
| Průřez | 5 × 4 mm² + 1 × 0.5 mm² |
| Rozhraní | Specifikace |
|---|---|
| Loxone Tree | Připojení k Miniserveru / Tree Extension |
| Modbus RTU | max. 1 zařízení • max. délka vedení 3 m • nastavitelné parity & baud rate • datové typy 16 & 32 bit • min. cyklus: 0.1 s / 1 s |
| OCPP | 1.6 & 2.0.1, vyžaduje NFC Code Touch |
| Parametr | Hodnota |
|---|---|
| Teplota | -20 … 50 °C / -4 … 122 °F |
| Vlhkost | max. 95 % r. h. (nekondenzující) |
| Krytí | IP44 (IEC 60529) |
| IK odolnost | IK08 (IEC 62262) |
| Třída spotřebiče | Class I |
| Parametr | Hodnota |
|---|---|
| Montáž | Stacionární, povrchová, svislá montáž na stěnu nebo sloupek |
| Doporučená výška | Vývod kabelu: 132 cm • Horní hrana: 165 cm |
| Nadmořská výška | max. 2000 m |
| Kategorie | Typ |
|---|---|
| AC vstup & nabíjecí výstup | DG2206V |
| DC vstup | PT 1.5 |
| Loxone Tree | DG220B |
| Modbus | SPTAF 1 |
| Kategorie | Hodnota |
|---|---|
| AC Input / Charging Output | 0.5 … 6 mm² / AWG 20 … 8 |
| DC Input | 0.75 … 2.5 mm² / AWG 18 … 13 |
| Loxone Tree | 0.28 … 0.8 mm² / AWG 23 … 18 |
| Modbus | 0.25 … 0.75 mm² / AWG 24 … 16 |
| Kategorie | Hodnota |
|---|---|
| AC Input / Charging Output | 12 mm / 0.47″ |
| DC Input | 5 mm / 0.2″ |
| Loxone Tree | 5 … 6 mm / 0.2 … 0.24″ |
| Modbus | 8 mm / 0.31″ |
| Kategorie | Hodnota |
|---|---|
| AC Input / Charging Output | -40 … 105 °C / -40 … 221 °F |
| DC Input | -40 … 105 °C / -40 … 221 °F |
| Loxone Tree | -40 … 105 °C / -40 … 221 °F |
| Modbus | -60 … 100 °C / -76 … 212 °F |
| Kategorie | Hodnota |
|---|---|
| DC Input | 0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft |
| Ostatní | – |
| Parametr | Hodnota |
|---|---|
| DIN Rail | 158 mm / 6.2″ • až 9 modulů |
| Parametr | Hodnota |
|---|---|
| Barvy | Tělo: RAL 9005 • Kryt dekoru: RAL 9003 |
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 3.5 kg |
| Celková hmotnost | 4.8 kg |
| Rozměry | 430 × 190 × 130 mm (H × W × D) |
| Rozměry balení | 575 × 330 × 155 mm (H × W × D) |
| Kategorie | Hodnota |
|---|---|
| Certifikace | Compatible with ChargePoint be.ENERGISED (OCPP 1.6) |
| Stupeň znečištění | 3 |
| Normy | CE (LVD 2014/35/EU, EMCD 2014/0/EU), IEC 61851-1, IEC 61851-22 |
