8 612,10 Kč
(cena včetně DPH)

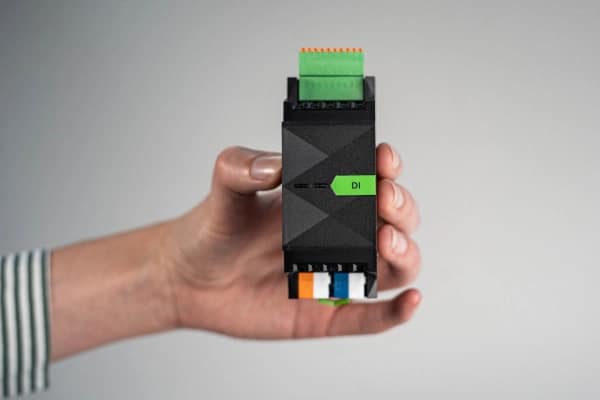

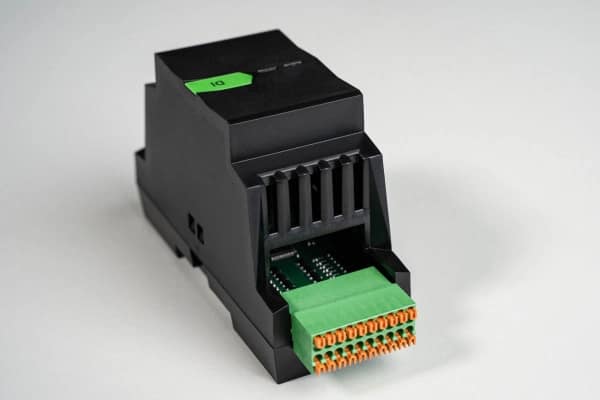

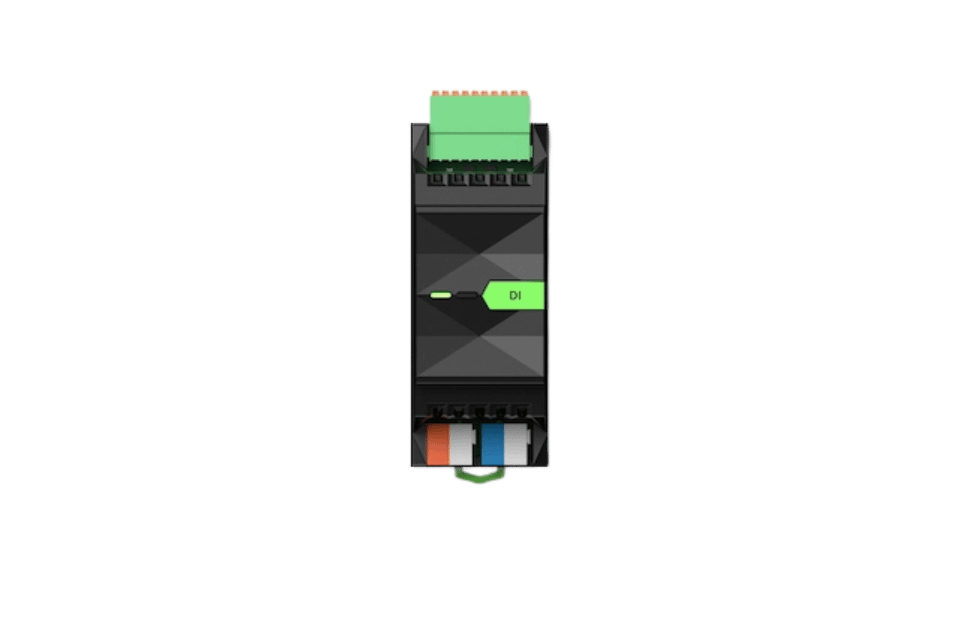

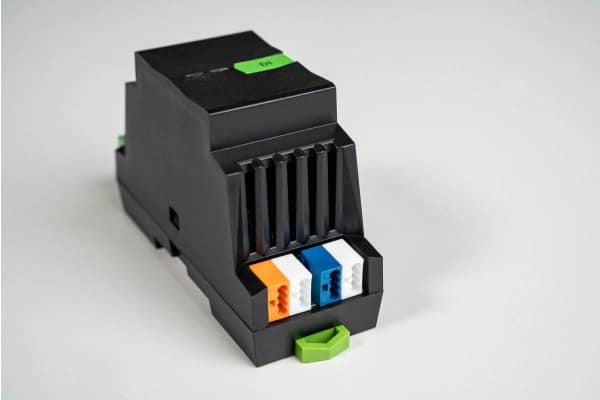

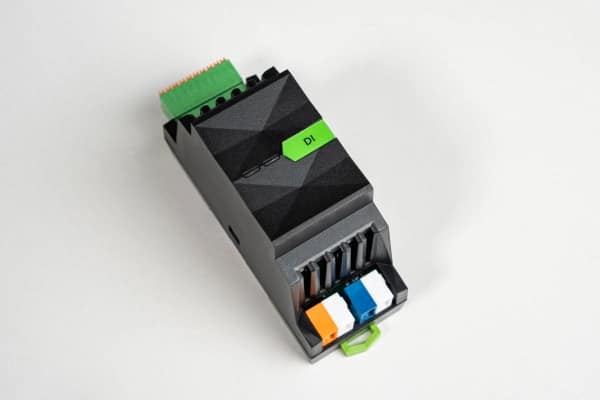

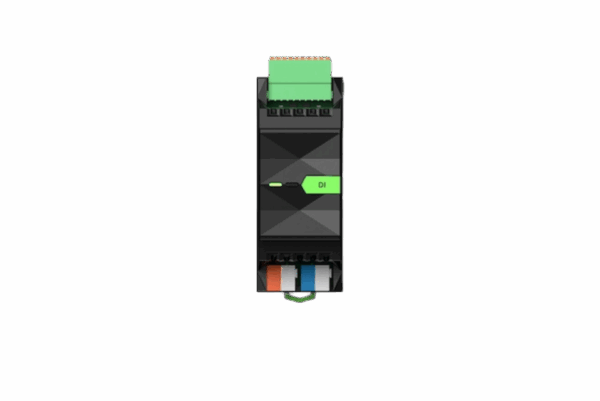

Loxone DI Extension integruje 20 digitálních vstupů.
Vlastnosti:
Technické detaily:
9 … 28 VDC
Dostupné na objednávku
Položka č.: 100283
DI Extension je modulární rozšiřující jednotka navržená pro robustní a spolehlivé snímání digitálních signálů v automatizačních systémech. Umožňuje Miniserveru monitorovat a reagovat na stav spínačů, senzorů a jiných bezpotenciálových kontaktů s maximální přesností.
Tento modul je navržen pro profesionální instalace a poskytuje 12 digitálních vstupů, které jsou klíčové pro integraci stávajících konvenčních prvků do inteligentního prostředí.
12 Digitálních Vstupů: Poskytuje dostatečnou kapacitu pro připojení velkého množství tlačítek, magnetických kontaktů, zabezpečovacích systémů a dalších binárních signálů.
Vysoká Spolehlivost: Vstupy jsou konstruovány pro rychlé a spolehlivé zpracování signálu, minimalizující zpoždění a chyby.
Bezpotenciálové Kontakty: Kompatibilní s širokou škálou konvenčních spínačů a senzorů, které poskytují bezpotenciálový spínací signál.
Integrace a Kompatibilita: Modul je plně integrovatelný s Miniserverem prostřednictvím sběrnice Tree, což zajišťuje jednoduchou konfiguraci a rychlou komunikaci v rámci celého systému.
Montáž na DIN lištu: Kompaktní design pro snadnou a rychlou instalaci do rozvaděče.
DI Extension je ideální pro projekty, které vyžadují:
Integraci Konvenčního Ovládání: Připojení standardních nástěnných spínačů pro ovládání osvětlení, stínění nebo scén.
Monitorování Stavu: Snímání stavu oken, dveří, stavu relé nebo havarijních signálů.
Zabezpečení: Propojení s externími zabezpečovacími senzory, jako jsou PIR čidla nebo kontakty oken/dveří.
DI Extension je základním stavebním kamenem pro spolehlivé a rozsáhlé systémy, které vyžadují přesné snímání stavu.
| Hmotnost | 0,412 kg |
|---|
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 9 … 28 VDC |
| Spotřeba energie | typ. 0.25 W |
| Ztrátový výkon (power loss) | max. 0.5 W |
| Parametr | Hodnota |
|---|---|
| Počet digitálních vstupů | 20 |
| Logická úroveň 0 | 0 … 7.1 VDC |
| Nedefinováno | 7.1 … 9.7 VDC |
| Logická úroveň 1 | 9.7 … 28 VDC |
| Vstupní odpor | Ri = 67 kΩ |
| Parametr | Hodnota |
|---|---|
| Max. frekvence | 250 Hz |
| Min. šířka pulsu | 2 ms |
| Přesnost | ± 1 Hz |
| Parametr | Hodnota |
|---|---|
| Připojení | Připojení k Miniserveru |
| Parametr | Hodnota |
|---|---|
| Teplota | -40 … 70 °C / -40 … 158 °F |
| Vlhkost | max. 95 % r. h. (nekondenzující) |
| Krytí | IP20 |
| Sekce | Typ |
|---|---|
| 24 VDC & Loxone Link | DG220B |
| Inputs | – |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 0.25 … 0.8 mm² / AWG 23 … 18 |
| Inputs | 0.14 … 0.5 mm² / AWG 26 … 20 |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | 5 mm / 0.2″ |
| Inputs | 7 mm / 0.28″ |
| Sekce | Hodnota |
|---|---|
| 24 VDC & Loxone Link | -40 … 105 °C / -40 … 221 °F |
| Inputs | -40 … 70 °C / -40 … 158 °F |
| Parametr | Hodnota |
|---|---|
| Montáž | DIN lišta dle EN 50022, 35 mm |
| Parametr | Hodnota |
|---|---|
| Barva | Černá: RAL 9005 |
| Parametr | Hodnota |
|---|---|
| Povrch | Matný |
| Parametr | Hodnota |
|---|---|
| Čistá hmotnost | 338 g |
| Celková hmotnost | 412 g |
| Rozměry produktu | 88 × 35.4 × 57 mm (L × W × H), 2 modulové jednotky |
| Rozměry balení | 121 × 38 × 62 mm |
| Certifikace |
|---|
| UL 62368-1 |
| CSA C22.2#62368-1 |
